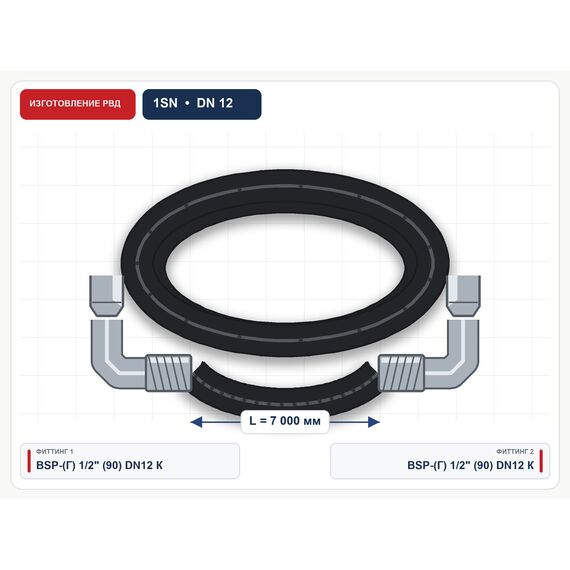

РВД 1SN Semperit, DN12, длина 7 м, два фитинга BSP 1/2″ (гайка) 90°

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 1SN Semperit
• Обозначение рукава: DIN 1SN SEMPERIT P=160 DN12
• Условный проход: DN12
• Длина по исходной спецификации: 7000 мм
• Фитинг 1: BSP-(Г) 1/2" (90) DN12 К
• Фитинг 2: BSP-(Г) 1/2" (90) DN12 К
• Разворот фитингов: не указан
• Давление P в обозначении рукава: P=160 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 1SN SEMPERIT P=160 DN12; L=7000; DIN 1SN/DIN 2SN DN12 К; BSP-(Г) 1/2" (90) DN12 К; DIN 1SN/DIN 2SN DN12 К; BSP-(Г) 1/2" (90) DN12 К;
