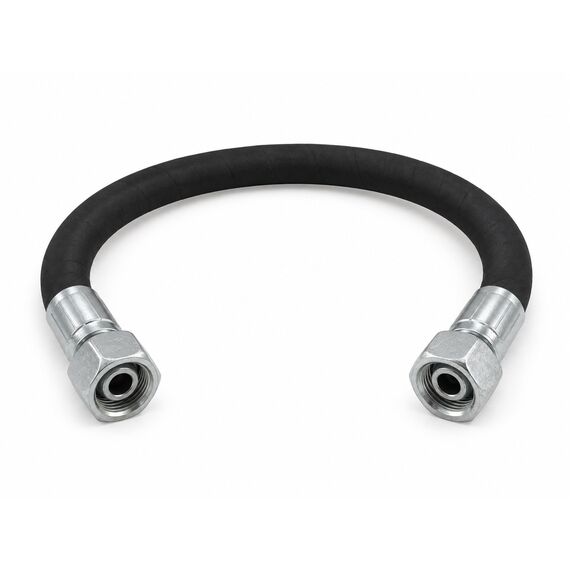

РВД 1SN SEL, DN50, длина 1200 мм, два фитинга BSP 2″ (гайка)

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 1SN SEL
• Обозначение рукава: DIN 1SN SEL P=40 DN50
• Условный проход: DN50
• Длина по исходной спецификации: 1200 мм
• Фитинг 1: BSP-(Г) 2" DN50 К
• Фитинг 2: BSP-(Г) 2" DN50 К
• Разворот фитингов: не указан
• Давление P в обозначении рукава: P=40 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 1SN SEL P=40 DN50; L=1200; DIN 1SN/DIN 2SN DN50 К; BSP-(Г) 2" DN50 К; DIN 1SN/DIN 2SN DN50 К; BSP-(Г) 2" DN50 К;
