Рабочее давление рукава и всей сборки РВД
Сентябрь 28, 2026
Надпись на оболочке сообщает характеристику конкретного рукава, но готовый РВД включает ещё два фитинга, обжимные элементы и соединения с оборудованием. Рабочее давление сборки нельзя назначать по самой большой цифре среди деталей.
Какие давления не нужно смешивать
Рабочее давление — предел, предусмотренный для нормальной эксплуатации конкретного изделия при заданных условиях. Испытательное давление используют в установленной процедуре контроля. Давление разрушения относится к испытаниям и не является разрешённым рабочим режимом. Если в заявке написано только «выдерживает много», это не даёт исходных данных для выбора.
Почему сборка ограничена самым слабым компонентом
Допустимый предел готового РВД определяется согласованным комплектом. Если фитинг, переход или другая часть рассчитаны на меньшую нагрузку, более прочный рукав не повышает предел всей цепочки. Такой принцип прямо закреплён в требованиях к гидравлическим рукавам и сборкам: максимальное рабочее давление задаёт компонент с наименьшим допустимым значением.
Что делают кратковременные пики
Манометр может показывать спокойный режим, хотя при переключении клапана возникают быстрые скачки. Их нельзя игнорировать и нельзя считать безвредными только из-за малой длительности. Для подбора нужны нормальное рабочее давление, известные пиковые значения и характер циклов. Если пиковое давление не измерялось, это нужно прямо указать.
Температура и движение тоже имеют значение
Паспортное значение действует не отдельно от остальных условий. Повышенная температура, частые изгибы, несоблюдение радиуса, неподходящая жидкость или повреждение оболочки способны сократить ресурс. Поэтому вопрос «на сколько бар этот РВД» нельзя отделить от среды, температуры и трассы.
Какие данные взять у оборудования
- настройку рабочего давления и предел, указанный изготовителем машины;
- наличие гидроаккумулятора, импульсной или ударной нагрузки;
- рабочую жидкость и её температуру;
- DN, расход и назначение линии;
- полное обозначение обоих присоединений;
- серию старого рукава и причину его замены.
Как читать карточку товара
Название помогает сверить серию, DN, длину и фитинги. Если в описании приведено рабочее давление рукава, оно не отменяет проверку всей сборки. Не переносите цифру на другой DN, другую серию или другой комплект окончаний. Общий порядок выбора исходных данных есть в статье о выборе серии рукава.
Как связать цифры с конкретным заказом
Приложите страницу паспорта оборудования или фотографию таблички, где видно давление, а рядом укажите, к какой линии относится новый рукав: напорной, сливной, управляющей или другой. Если настройка была изменена после выпуска машины, зафиксируйте фактическое значение отдельно. Для нескольких одинаковых внешне сборок назначьте позиции А, Б и В и не переносите параметры одной линии на остальные. Такая ведомость позволяет обсудить каждый РВД как отдельное изделие, а не выбирать всю партию по самой большой найденной цифре.

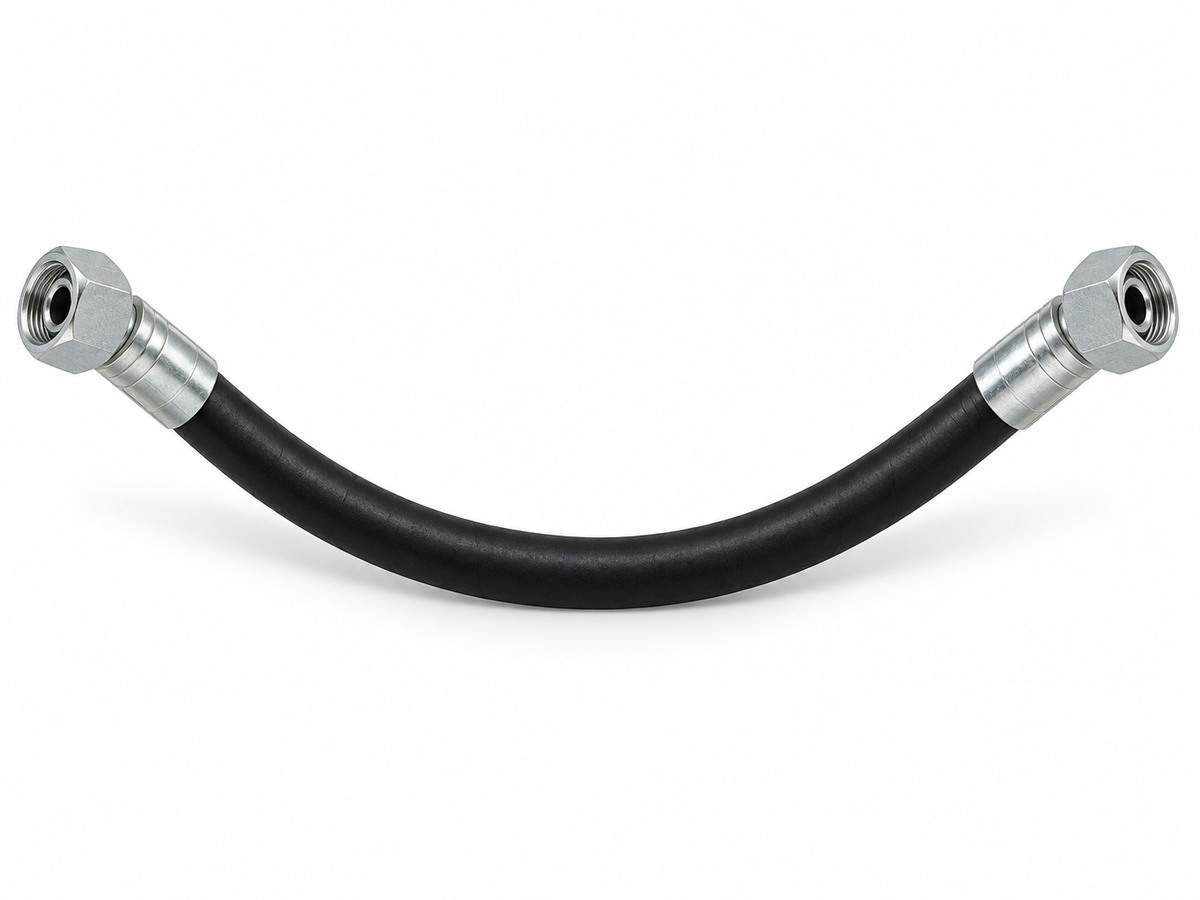

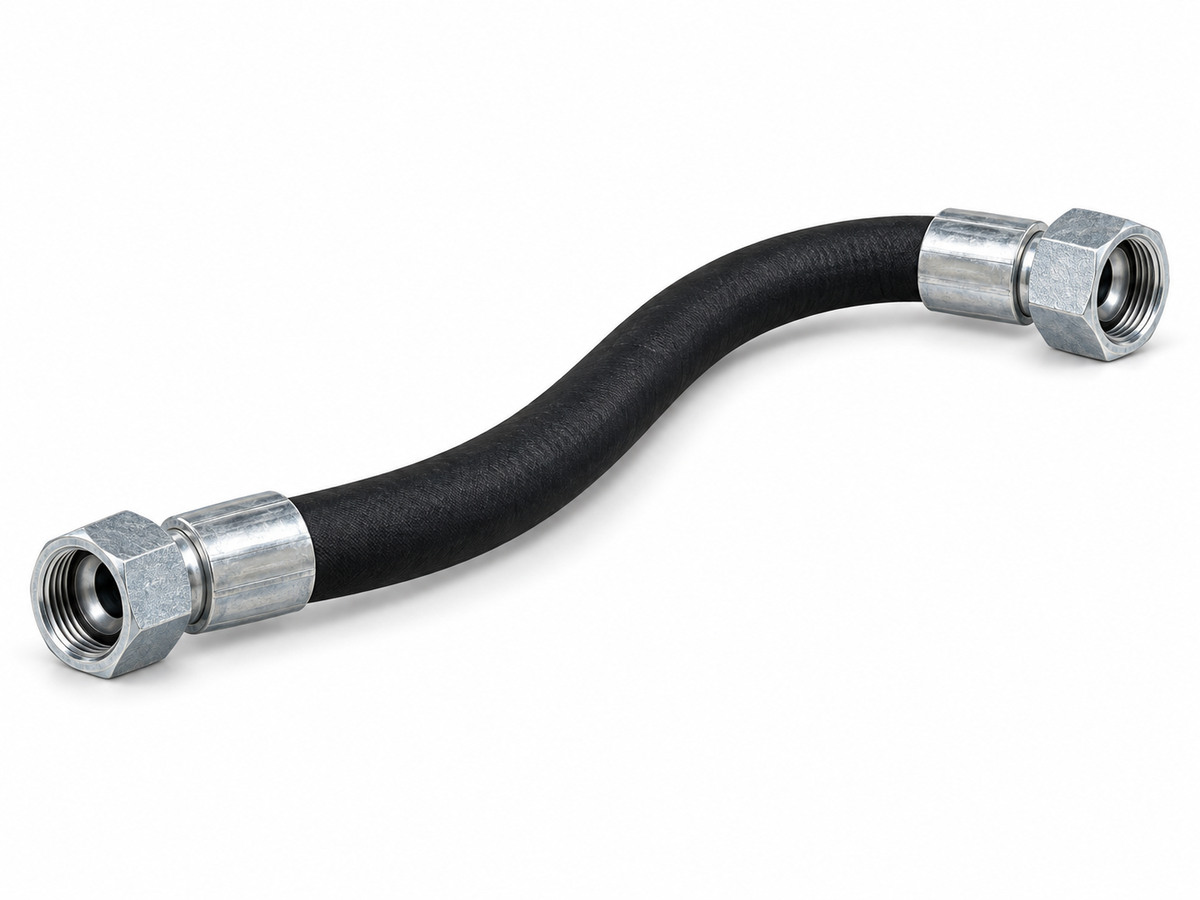

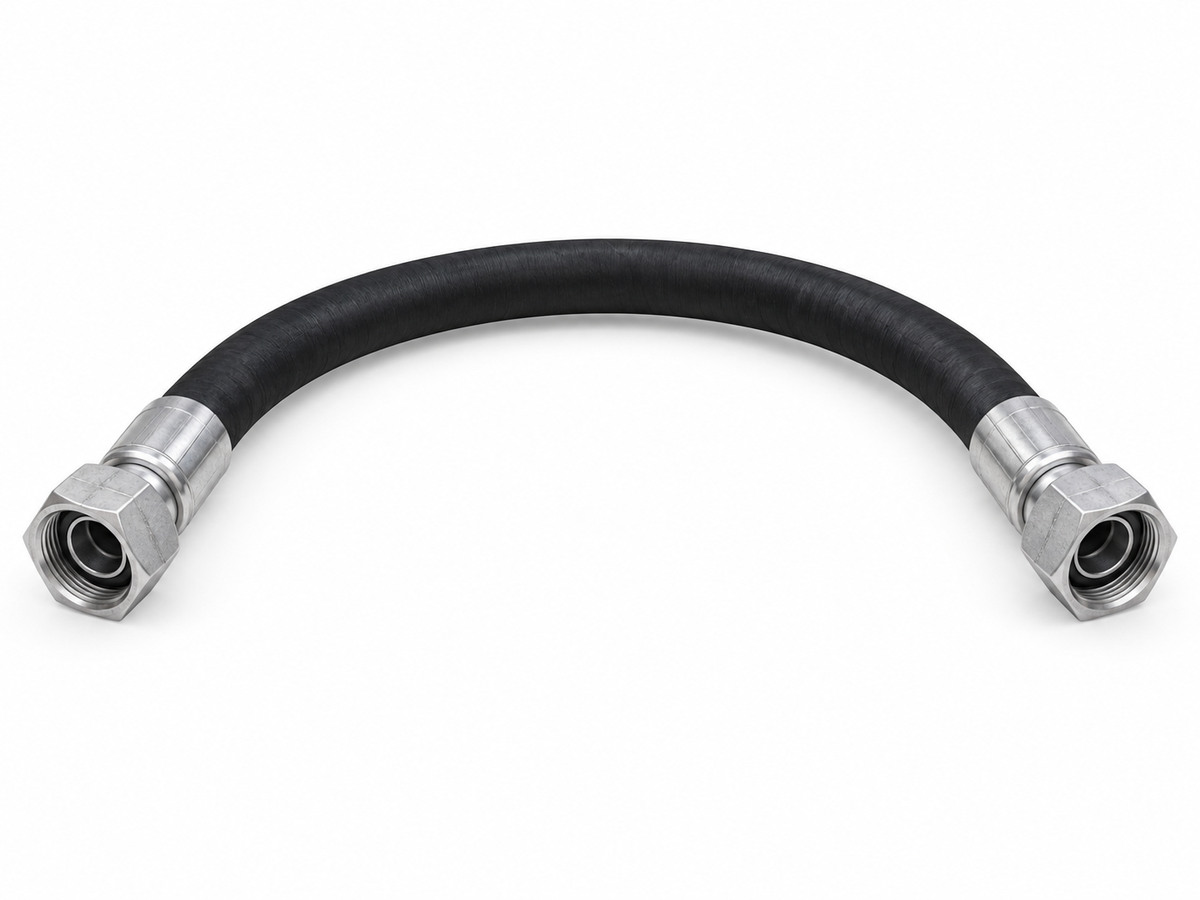

Примеры сборок с разными рукавами и окончаниями
Карточки показывают, что серия, DN и фитинги меняются одновременно. Нельзя взять значение одного рукава и без проверки перенести его на любую готовую конструкцию.
Цифры в карточках относятся к конкретным изделиям каталога. Для другого сочетания компонентов допустимое давление подтверждают заново.
