Как выбрать серию рукава для РВД по условиям работы сборки

Как выбрать серию рукава для сборки РВД

Сентябрь 25, 2026

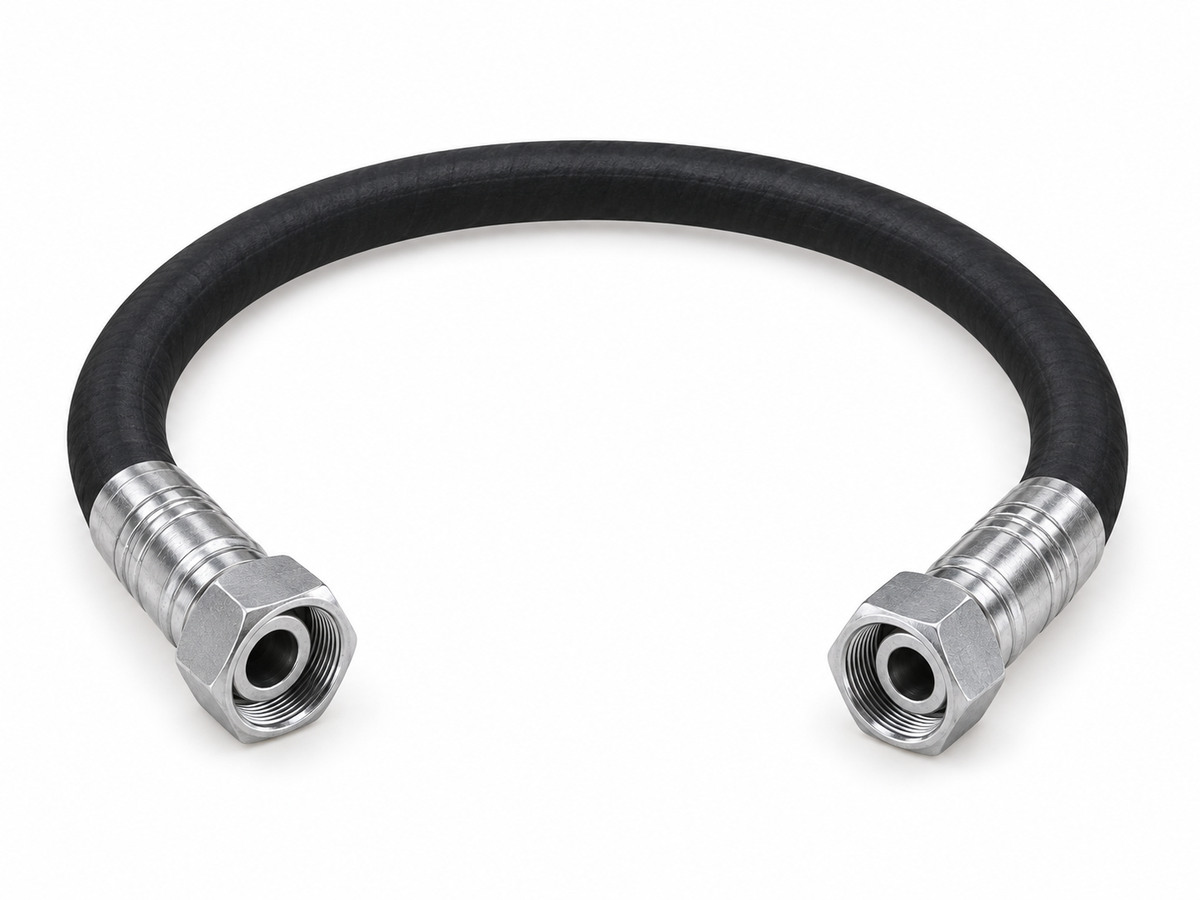

РВД 4SP KHP, DN16, длина 6 м, два фитинга DKOS 30×2 20 (гайка) — Пример сборки серии 4SP; обозначение серии — только один из параметров выбора.

Серию рукава выбирают не по числу оплёток и не по похожей старой сборке. Нужны условия работы: требуемое давление, среда, температура, внутренний диаметр, подвижность трассы и допустимый радиус изгиба. Затем проверяют совместимость рукава, фитингов и технологии обжима как одной системы.

Исходные данные для выбора

Рабочее и пиковое давление системы. Укажите подтверждённые значения, а не число с соседней карточки.
Рабочая среда. Масло, водный раствор и другая жидкость предъявляют разные требования к внутреннему слою и уплотнениям.
Температура среды и окружающей зоны. Нужны оба значения, особенно рядом с источником тепла.
DN и расход. Слишком малый внутренний диаметр увеличивает потери и нагрев.
Трасса. Важны изгиб, движение, вибрация, трение и доступное место.
Присоединения. Оба фитинга должны быть совместимы с выбранным рукавом и ответными частями.

Что означает название серии в каталоге

Разделы 1SN, 2SN и другие помогают сгруппировать изделия, но не заменяют проверку конкретной сборки. Одинаковое обозначение серии при другом DN может иметь другие ограничения. Характеристики рукава также нельзя автоматически считать характеристиками готового изделия с двумя фитингами.

Давление всей сборки

Допустимые условия определяет не самая сильная деталь, а согласованный комплект и компонент с меньшим допустимым пределом. Поэтому число в маркировке рукава не доказывает давление готового РВД. Для ответа нужны данные по рукаву, окончаниям, способу сборки и применению.

Радиус изгиба и подвижная работа

Если места мало, нельзя просто взять более жёсткий рукав и согнуть его сильнее. Сверьте минимальный радиус для точного артикула и размера, оставьте прямой участок у фитинга и проверьте всю траекторию механизма. Для постоянных циклов изгиба сообщите характер и частоту движения.

Почему образец всё равно полезен

Маркировка старого рукава, типы фитингов и фактическая трасса дают отправную точку. Но образец мог быть подобран ошибочно или работать вне допустимых условий. Поэтому вместе с фотографиями сообщите, сколько он проработал, где возникло повреждение и что изменилось в режиме оборудования.

Как оформить запрос

Запишите условия работы отдельным блоком, а геометрию — отдельным: серия или маркировка, DN, общая длина, фитинг № 1, фитинг № 2, углы и разворот. Неизвестные поля не заполняйте предположениями. Их можно уточнить по фотографиям, ответным частям или технической документации оборудования.

Серии в каталоге

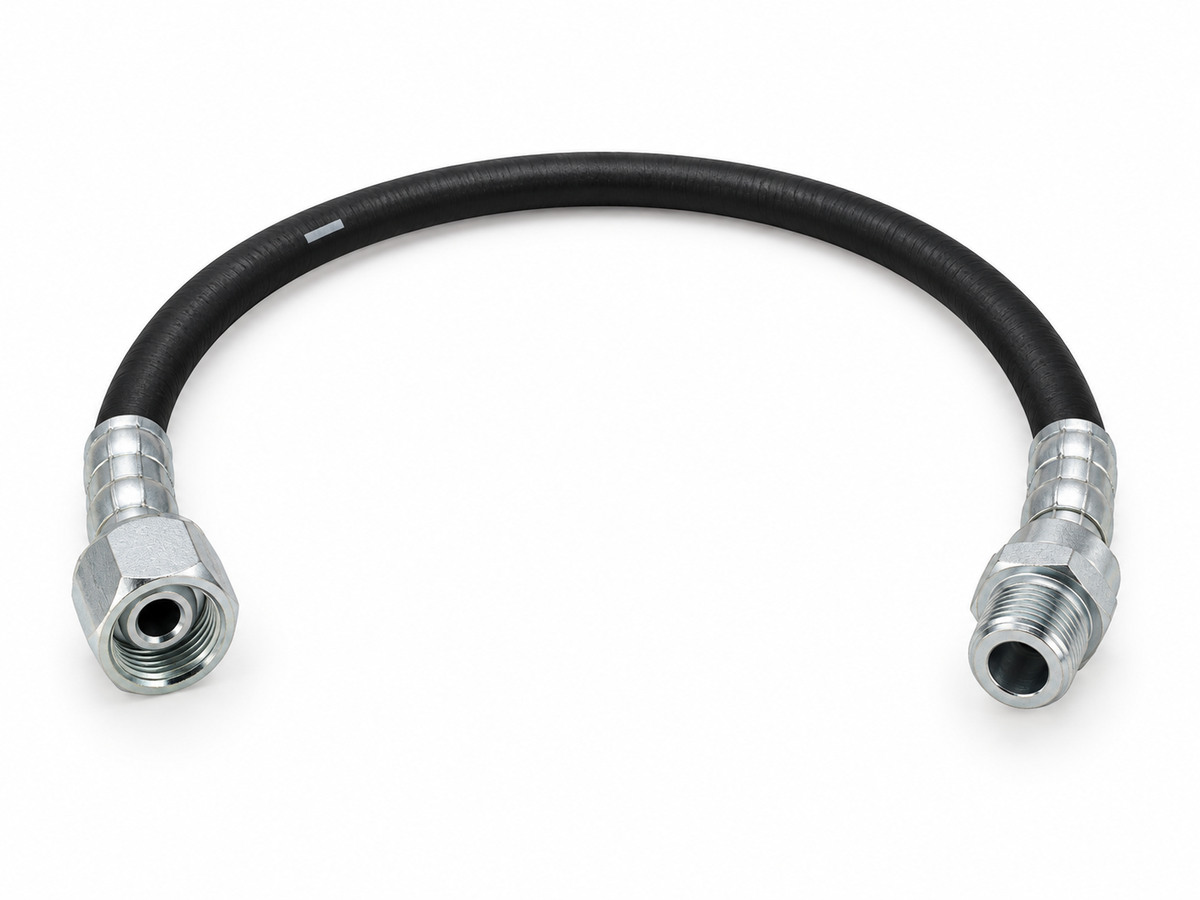

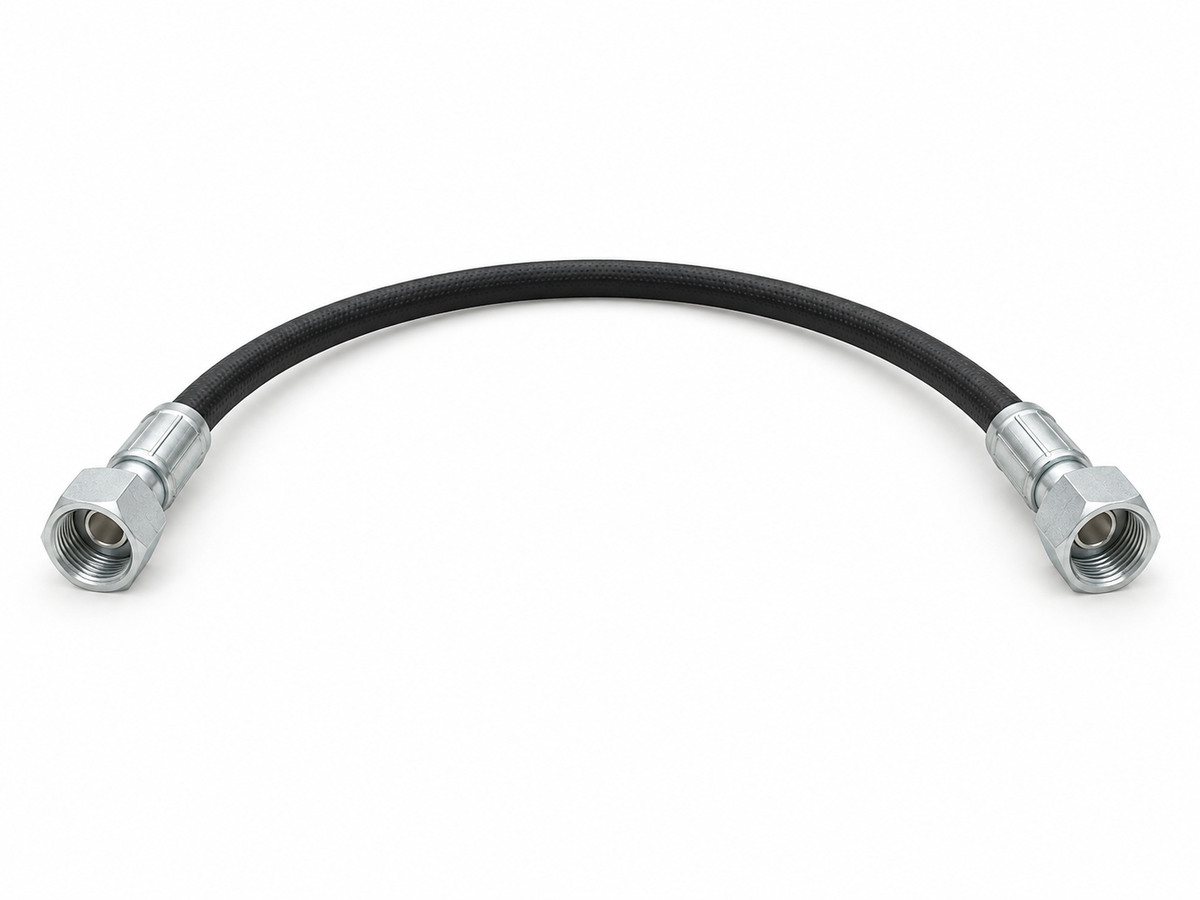

Примеры сборок на рукавах разных серий

4SP, SAE 100 R8 и специальные рукава для домкратов решают разные задачи. Название серии помогает открыть нужный раздел, но выбор готовой сборки всё равно требует данных о давлении, среде, температуре, DN, изгибе и фитингах.
