Комплект РВД для машины: как не перепутать сборки при заказе
Сентябрь 29, 2026
Путаница в комплекте начинается не в цехе, а в сообщении с десятью фотографиями без подписей. Если для одной машины нужны разные РВД, каждой сборке присваивают свой номер ещё до замеров. Этот номер должен повторяться в таблице, на фотографиях и на бирке снятого образца.
Сделайте перечень до того, как снимете рукава
Пройдите по машине и обозначьте позиции: например, РВД-01, РВД-02 и РВД-03. Рядом кратко запишите место установки — подъём, поворот, обратная линия или другое понятное вашей службе название. Номер не обязан описывать назначение идеально; важнее, чтобы он был один и тот же во всех материалах.
Одна строка — одна законченная сборка
В строке укажите количество, серию или маркировку рукава, DN, общую длину, фитинг № 1, фитинг № 2, углы и разворот. Не объединяйте одинаковые длины, пока не проверили оба окончания. Две сборки по 1000 мм могут отличаться резьбой, уплотнением или направлением углового фитинга.
Как связать фотографии с таблицей
Положите рядом с каждым образцом листок с его номером и снимите общий вид. Крупные планы называйте понятно: «РВД-03, конец 1, торец» и «РВД-03, конец 2, сбоку». Если файлы отправляются в мессенджере, продублируйте подпись текстом — порядок вложений может измениться.
Где чаще всего теряется количество
В таблице должна быть отдельная колонка «шт.». Фраза «таких ещё четыре» рядом с фотографией легко относится не к той позиции. Если часть комплекта нужна сейчас, а часть позже, разделите поставки, но сохраните исходные номера сборок. Для специальных требований к упаковке, испытаниям или маркировке добавьте отдельное примечание, не прячьте его в названии файла.
Повторный заказ проще, если сохранить согласованную версию
После уточнений таблица меняется. Зафиксируйте финальный вариант с датой и не используйте ранний черновик для повторной заявки. Если на машине изменилась трасса или заменили ответную часть, отметьте это как новую редакцию позиции, а не исправляйте старое описание без пояснения.
Минимальная таблица комплекта
Достаточные колонки: номер позиции, место установки, количество, серия, DN, длина, фитинг 1, фитинг 2, разворот и примечание. Неизвестные значения оставляйте с пометкой «уточнить по образцу». Такая таблица короче длинного письма, но даёт мастеру возможность проверить каждую сборку отдельно.
Как принять комплект перед передачей в монтаж
Разложите полученные сборки по номерам из ведомости и проверьте:
- количество и длину;
- форму обоих фитингов;
- бирку и номер позиции.
Не снимайте бирки до распределения по точкам машины. Если две позиции выглядят одинаково, сверяйте их не «на глаз», а по строкам перечня и фотографиям мест установки. Обнаруженное расхождение лучше остановить на столе, чем искать его причину после разборки оборудования.
Каждая позиция должна читаться отдельно

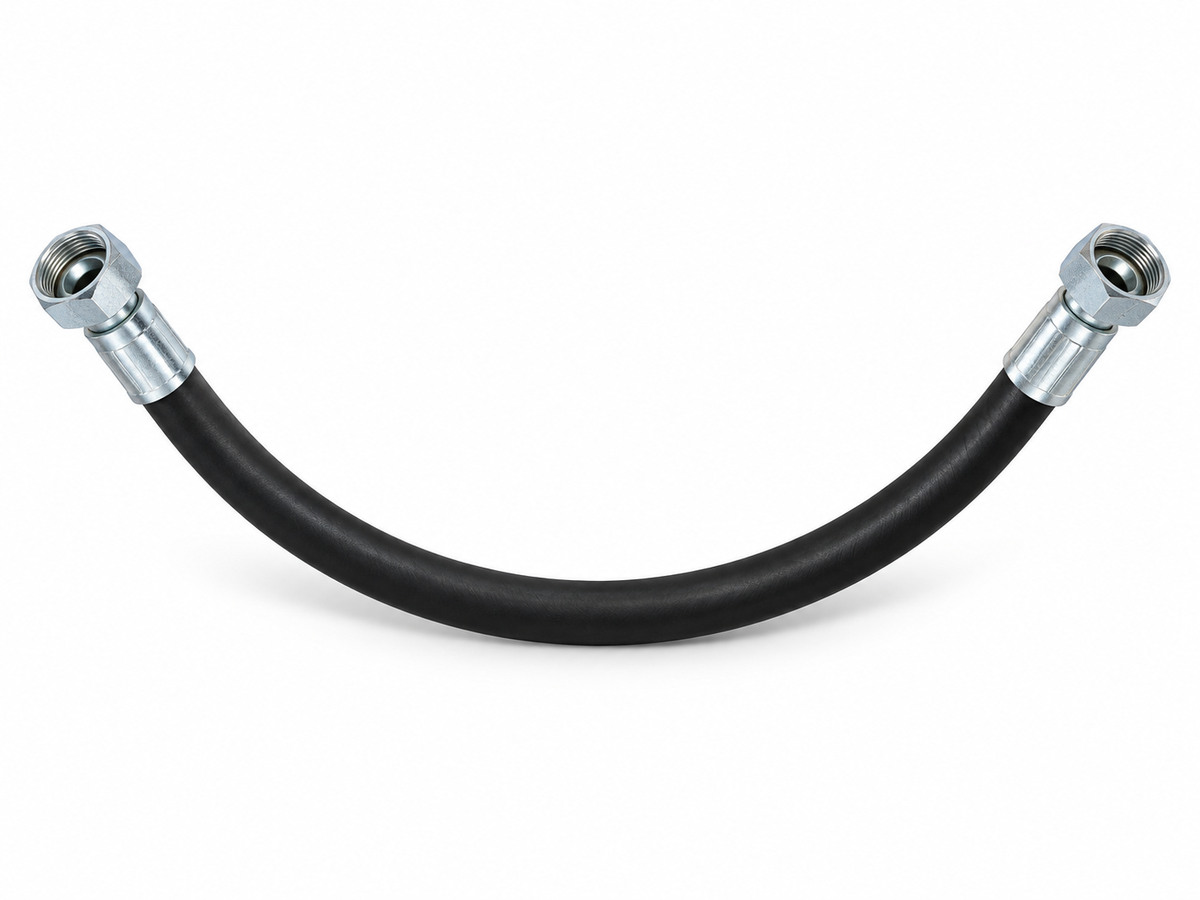

Используйте карточки как пример записи: серия, DN, длина и два фитинга относятся к одной строке заказа и не переносятся на соседнюю.
Для повторного заказа сохраните согласованную таблицу и фотографии под теми же номерами, что использовались при изготовлении.
