Прямой или угловой фитинг РВД: как выбрать по месту установки
Сентябрь 29, 2026
Угловой фитинг нужен не потому, что выглядит компактнее, а потому, что выводит рукав из порта в нужном направлении. Прямое окончание иногда даёт лучшую трассу, а иногда заставляет сразу сгибать рукав у муфты. Решение видно только вместе с ответной частью и свободным пространством вокруг неё.
Посмотрите, куда направлен порт
Сфотографируйте присоединение по оси и сбоку. Покажите, куда рукав должен уйти после подключения: вверх, вниз, вдоль рамы или к подвижному узлу. Если рядом расположен кожух, цилиндр или другая линия, положите в кадр линейку — без масштаба свободное место легко переоценить.
Когда прямое окончание создаёт лишний изгиб
После прямого фитинга рукаву нужен участок для плавного поворота. Если порт смотрит в стенку или находится близко к раме, сборку начинают сгибать сразу у муфты. Добавление длины образует петлю, но не обязательно улучшает выход из порта. В такой ситуации рассматривают угловое окончание или подходящий адаптер, проверяя всю конструкцию соединения.
Когда угловой фитинг только мешает
Угол занимает место и задаёт направление заранее. Он может упереться в соседнюю деталь, перекрыть доступ для ключа или развернуть рукав поперёк естественной трассы. Для двух угловых окончаний добавляется ещё один параметр — их взаимный разворот. Ошибка в нём обнаруживается только при монтаже, когда один конец уже подключён.
Не забывайте о резьбе и уплотнении
Запись «90 градусов» описывает лишь форму. Для изготовления всё равно нужны тип присоединения, размер резьбы и рабочая уплотнительная поверхность. Похожая гайка с другим конусом или плоскостью не становится подходящей после сильной затяжки. Снимите торец фитинга и ответную часть крупным планом.
Удобство монтажа тоже проверяют заранее
Представьте порядок установки: какой конец подключается первым, проходит ли гайка рядом с конструкцией, остаётся ли место для инструмента. Если поворотная гайка доступна только под одним углом, это нужно показать на фотографии. Не планируйте проворачивать весь рукав после подключения второго конца — так в сборке появляется скручивание.
Что написать в спецификации
Назовите фитинг № 1 и фитинг № 2, укажите для каждого резьбу, уплотнение и угол. Для угловых окончаний добавьте разворот по согласованной схеме. Приложите общий вид портов и отдельный кадр зоны, где не хватает места. Тогда мастер сможет обсуждать конкретную геометрию, а не выбирать угол по слову «компактно».
Как описать выбор без спорных слов
В заявке лучше не писать просто «нужен уголок» или «поставьте прямой». Передайте три вещи:
- фотографию ответной части;
- направление выхода рукава;
- снимок свободного пространства вокруг порта.
Если старый фитинг мешал ключу или упирался в соседний узел, отметьте это отдельно. Тогда обсуждение идёт не о названии формы, а о том, как сборка должна подключаться и проходить на конкретной машине.

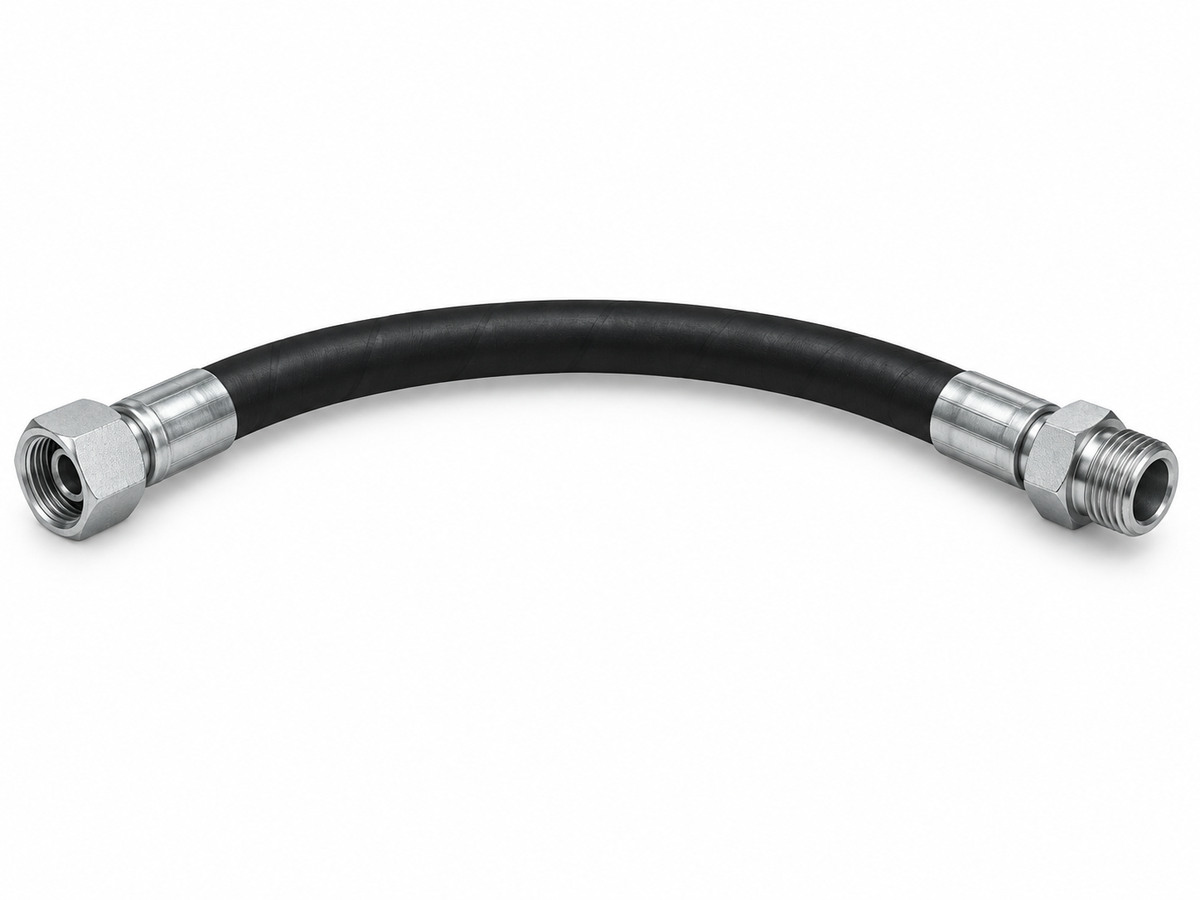

Сравните прямые и угловые фитинги
Карточки показывают конкретное сочетание двух окончаний. Перед заказом сверьте не только угол, но и резьбу, уплотнение и положение фитинга на машине.
Если доступ к порту ограничен, приложите фотографию с линейкой и покажите направление свободной трассы рукава.
