Как измерить длину РВД перед изготовлением
Сентябрь 25, 2026
Для заказа нужна общая длина готового РВД, а не длина одного резинового участка. Сначала определите тип каждого окончания и точки, между которыми снимается размер. Затем приложите фотографию или эскиз с размерной линией — так одно число нельзя будет понять двумя способами.
Короткий ответ
Уложите снятый рукав без натяжения и сильного изгиба. Отметьте на фотографии обе точки отсчёта, проведите между ними размерную линию и подпишите значение в миллиметрах. У прямых и угловых фитингов точки отсчёта различаются, поэтому измерение только «от края гайки до края гайки» подходит не для каждой конструкции.
Что измерить до оформления заявки
- Общую длину сборки. Покажите, от какой поверхности первого фитинга до какой поверхности второго фитинга снят размер.
- Длину свободного участка. Этот вспомогательный размер помогает проверить, хватит ли места для изгиба, но не заменяет общую длину.
- Высоту угловых окончаний. Снимите фитинг сбоку, чтобы было видно направление и форму отвода.
- Монтажное расстояние на машине. Если старого образца нет, измерьте расстояние между точками присоединения и покажите предполагаемую трассу рукава.
Почему точка отсчёта зависит от фитинга
У одного окончания размер может сниматься до торца, у другого — до уплотнительной поверхности или центра углового отвода. Поэтому одинаковая запись «1000 мм» способна обозначать разные готовые изделия. Назовите тип присоединения и оставьте на снимке видимую размерную линию. Если тип неизвестен, не подбирайте точку на глаз: сделайте крупные кадры торца и профиля.
Как измерять снятый образец
- очистите рукав настолько, чтобы читалась маркировка и были видны уплотнительные поверхности;
- не растягивайте и не распрямляйте его усилием;
- не включайте в размер защитную пружину, кожух или заглушку;
- используйте один инструмент на всём кадре и укажите единицы измерения;
- повторите замер, если рукав заметно деформирован или один фитинг смещён.
Если рукав измеряют по месту
Слишком короткая сборка будет работать на растяжение, а избыточная длина может образовать петлю, попасть в зону трения или сложиться у фитинга. Передайте не только расстояние между портами, но и фотографии предполагаемой трассы, подвижных узлов, хомутов и ближайших кромок. Минимальный радиус изгиба выбирают по документации конкретного рукава, а не по тому, насколько легко его удалось согнуть руками.
Что отправить изготовителю
Достаточный комплект — общий кадр РВД, два крупных кадра окончаний, маркировка рукава, общая длина с отмеченными точками и пояснение, где сборка установлена. Для двух угловых фитингов отдельно укажите их взаимный разворот. Сверьте полный список в материале «Как подготовить спецификацию РВД».

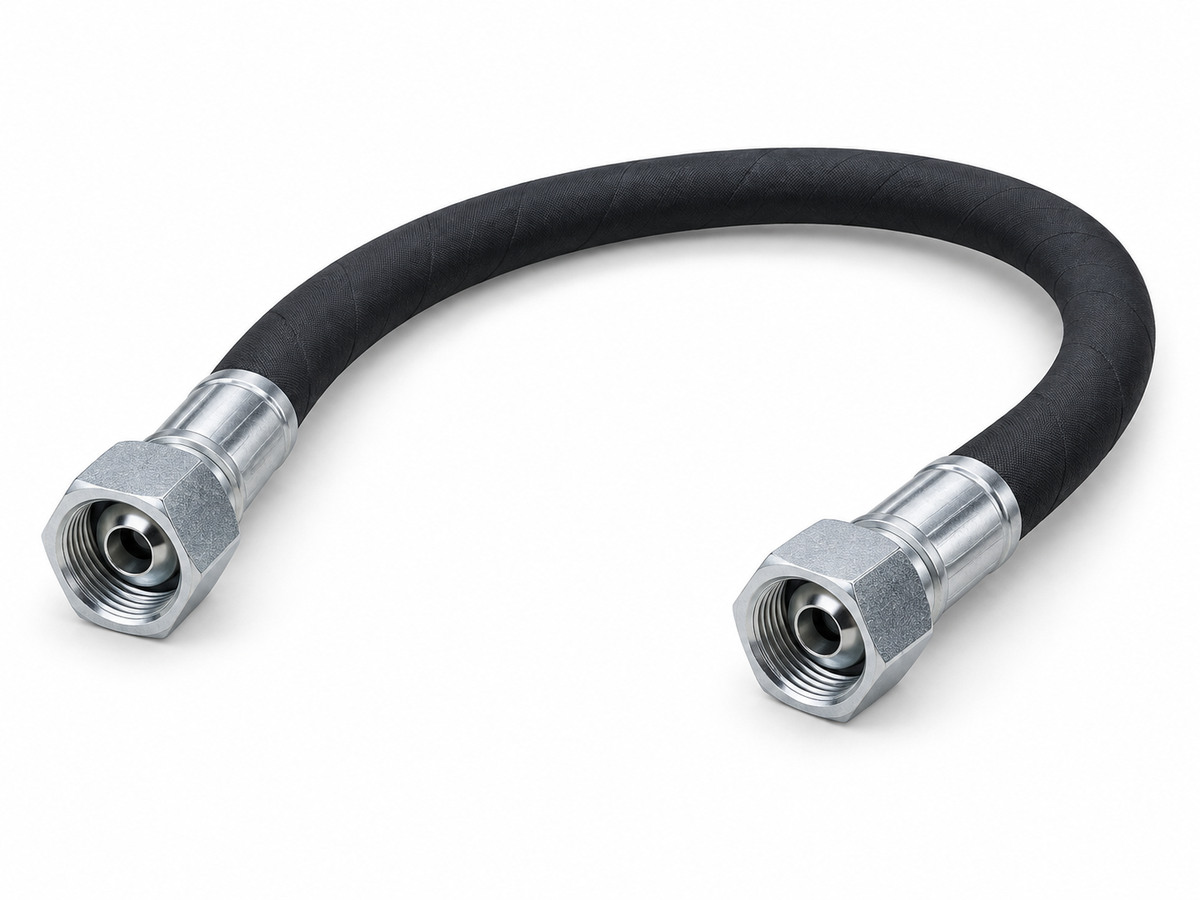

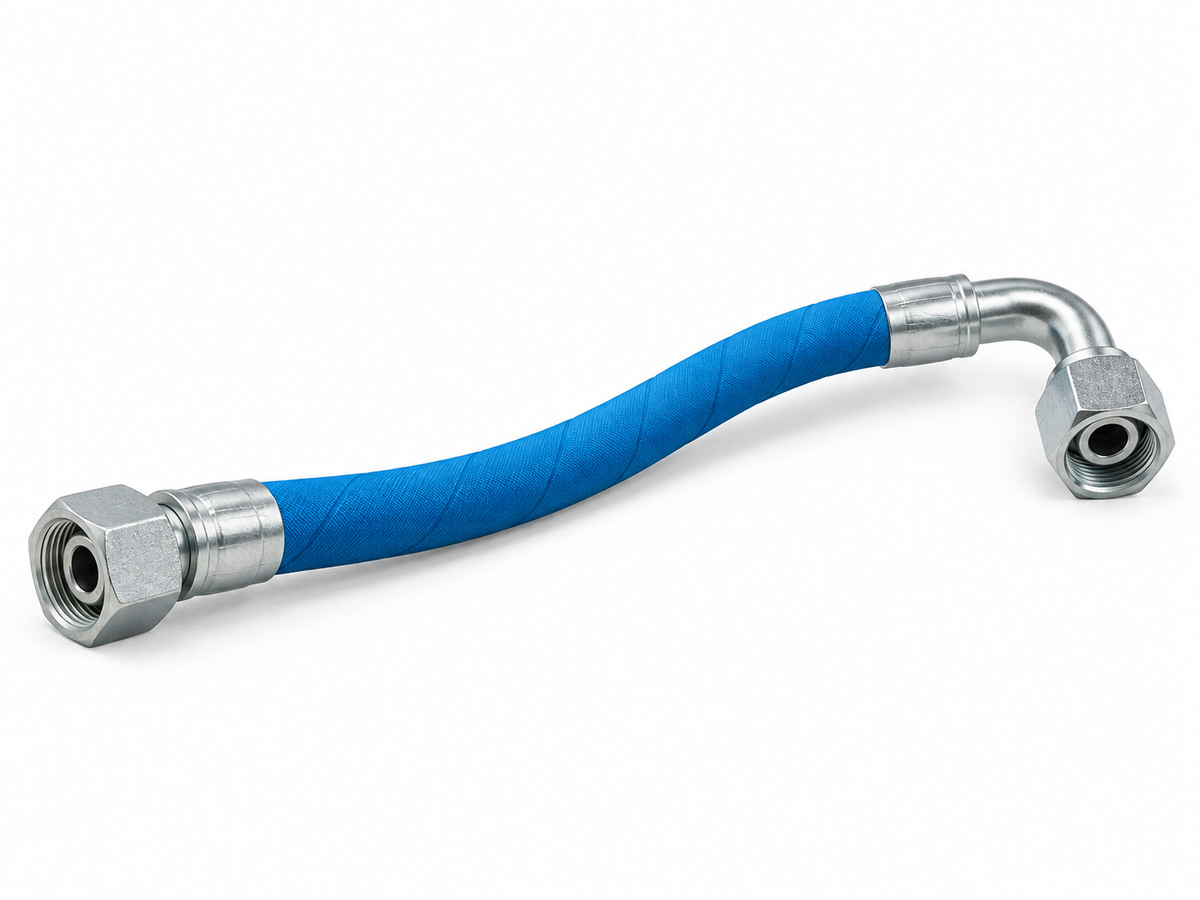

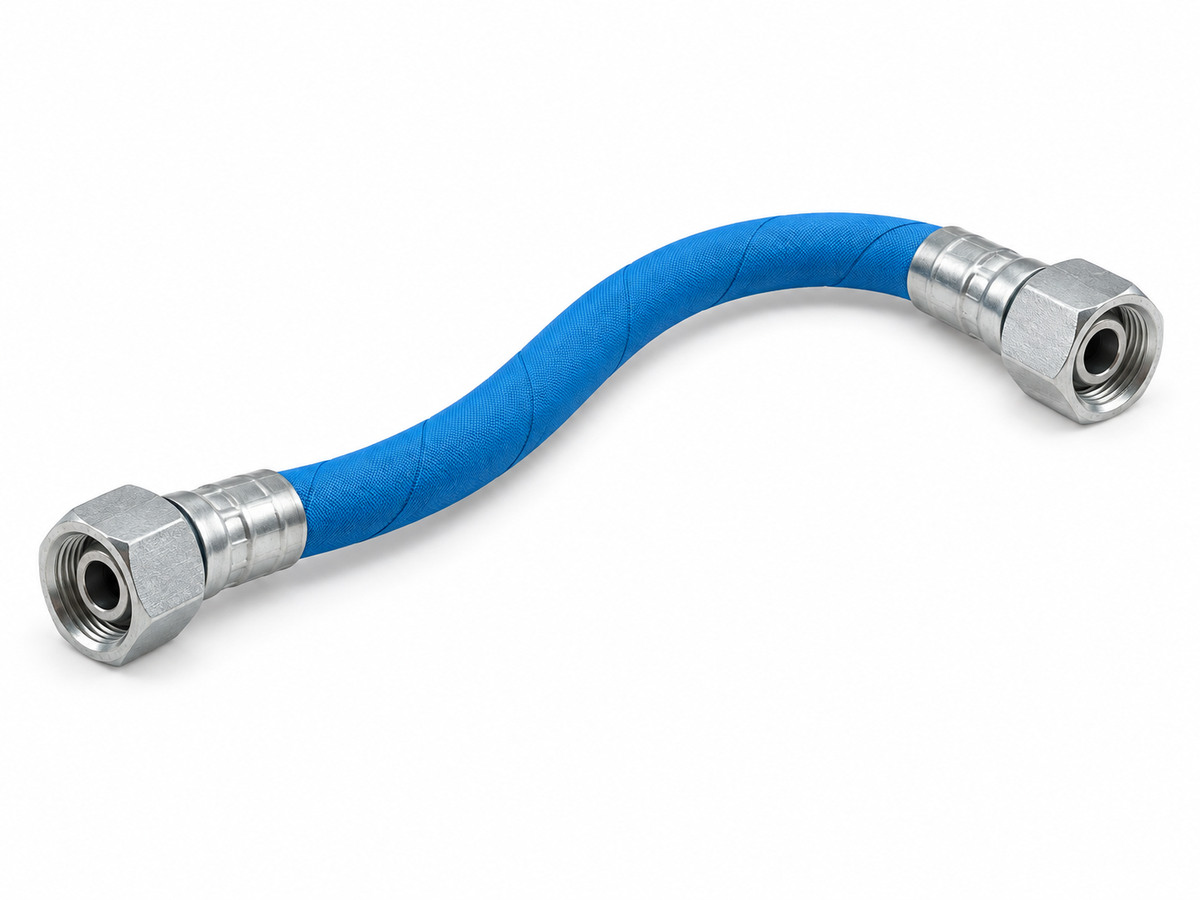

Сборки разной длины для сверки замера
В этих карточках хорошо видно, как в названии готовой сборки связаны DN, общая длина и оба окончания. Сравнивайте не внешний размер петли, а указанную длину изделия и точки измерения на фитингах.
Карточки показывают уже рассчитанные конфигурации. Для другого размера передайте свою длину и отметьте, между какими точками она измерена.
