Как проложить РВД без перекручивания и залома
Сентябрь 25, 2026
Даже правильно изготовленный РВД быстро повреждается, если его растянуть между портами, перекрутить при затяжке или согнуть у самой муфты. Трассу проверяют на неподвижной машине и во всём диапазоне движения рабочих узлов.
Пять признаков правильной трассы
- рукав не работает на растяжение в крайних положениях механизма;
- нет резкого изгиба рядом с фитингом;
- оболочка не касается острых кромок и подвижных деталей;
- хомуты направляют сборку, но не пережимают её;
- при затяжке соединения к рукаву не передаётся крутящий момент.
Радиус изгиба берут из данных конкретного рукава
Минимальный радиус зависит от конструкции и размера. Его нельзя назначить по серии соседнего товара или по внешней гибкости. Изгиб меньше указанного значения создаёт лишнюю нагрузку на силовой каркас; особенно опасен резкий перелом в месте выхода из фитинга.
Почему рукав нельзя натягивать
Под давлением и при движении механизмов геометрия сборки меняется. Если длина выбрана без запаса для рабочей траектории, нагрузка передаётся на соединения и зону обжима. Запас не означает свободную большую петлю: её может затянуть в механизм или прижать к горячей и абразивной поверхности.
Как исключить перекручивание при монтаже
- Сначала совместите фитинги с портами без усилия.
- Убедитесь, что угловые окончания ориентированы по трассе.
- Удерживайте корпус фитинга подходящим ключом, чтобы момент затяжки не ушёл в рукав.
- После затяжки проверьте продольную маркировку: она не должна идти спиралью.
- Переместите рабочий узел по всей траектории и повторите осмотр.
Трение, тепло и защита
Если контакта с соседней деталью избежать нельзя, трассу нужно изменить или предусмотреть подходящую защиту и крепление. Защитная оболочка не отменяет проверку радиуса, температуры и движения. Место касания следует осматривать чаще, потому что чехол может скрыть начало повреждения.
Когда нужна новая длина или другая геометрия
Не пытайтесь компенсировать неверную длину сильной затяжкой, дополнительным изгибом или принудительным разворотом фитинга. Если сборка не встаёт свободно, вернитесь к замерам портов и трассы. Для заказа новой конструкции используйте инструкцию по измерению длины РВД.

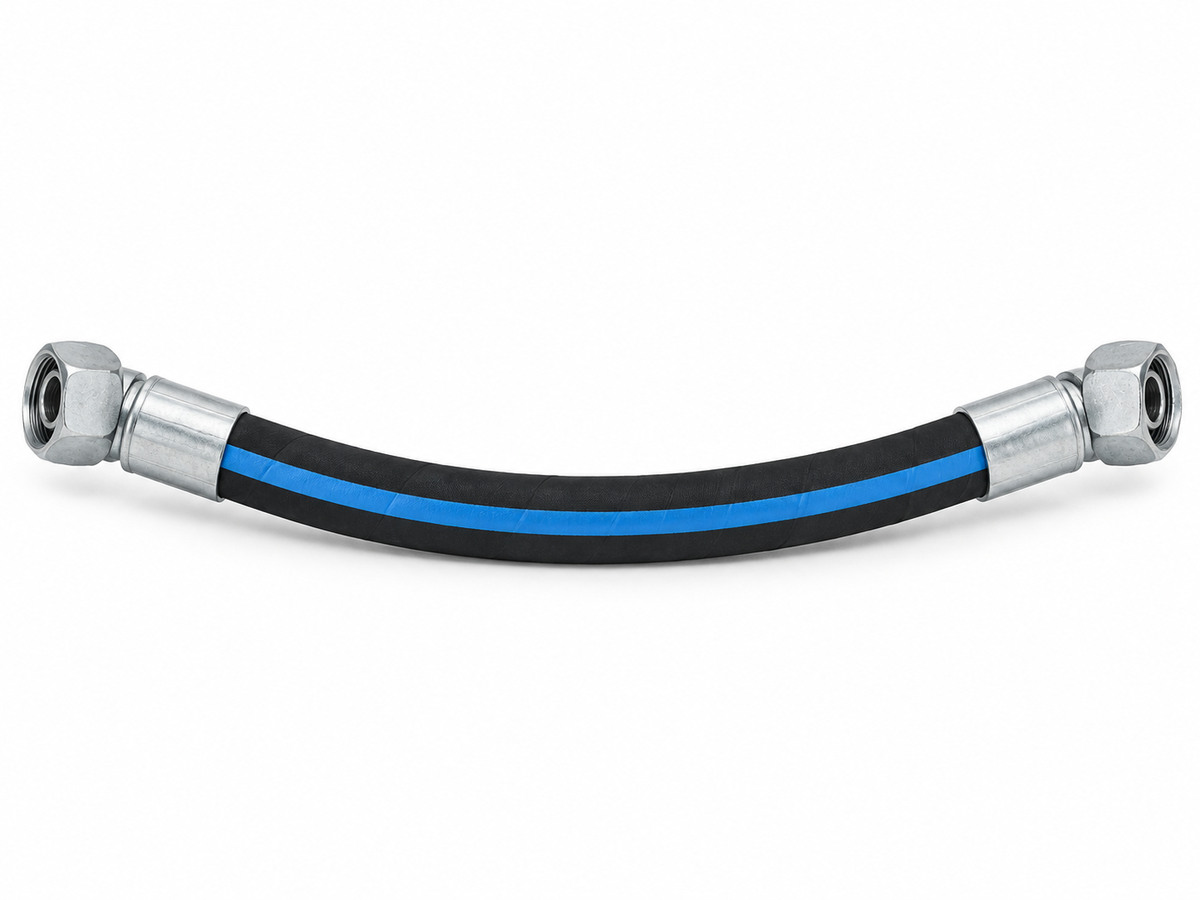

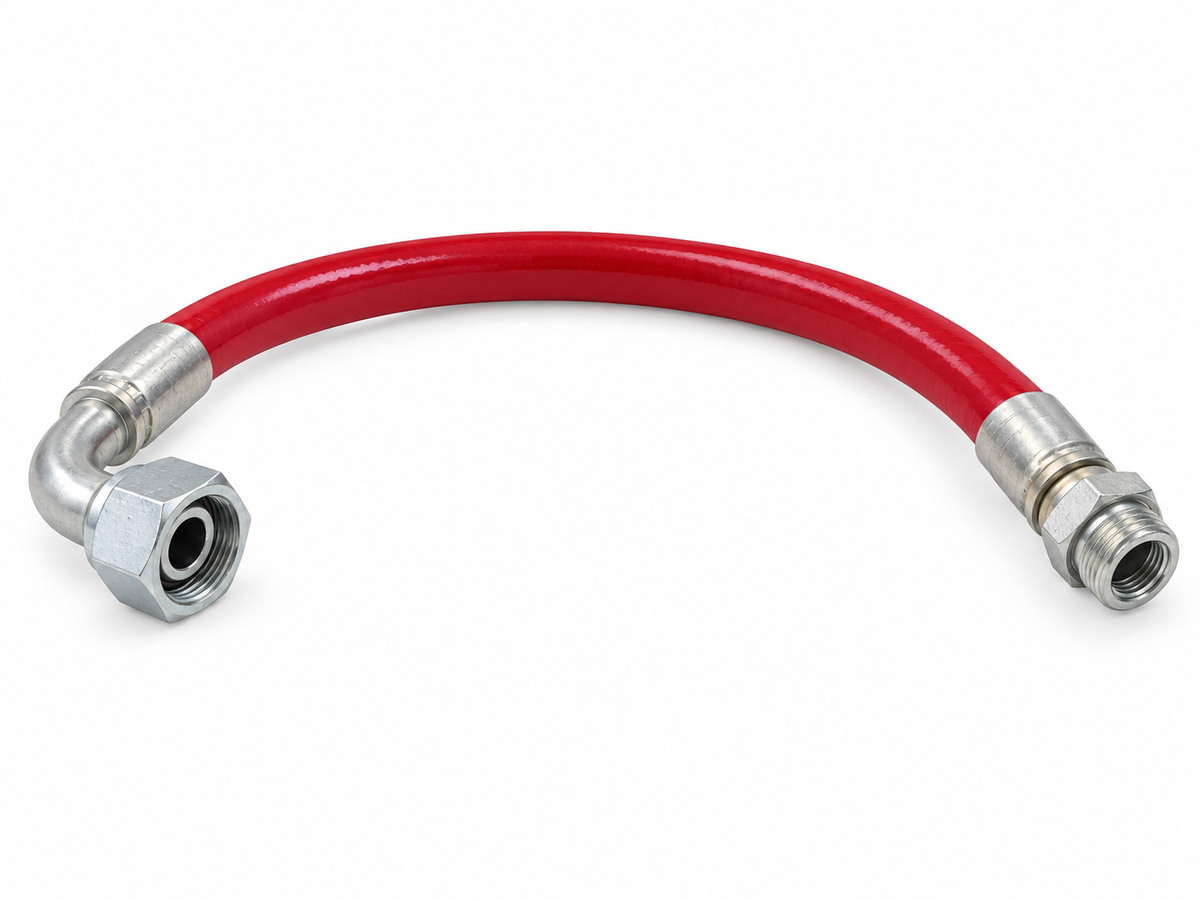

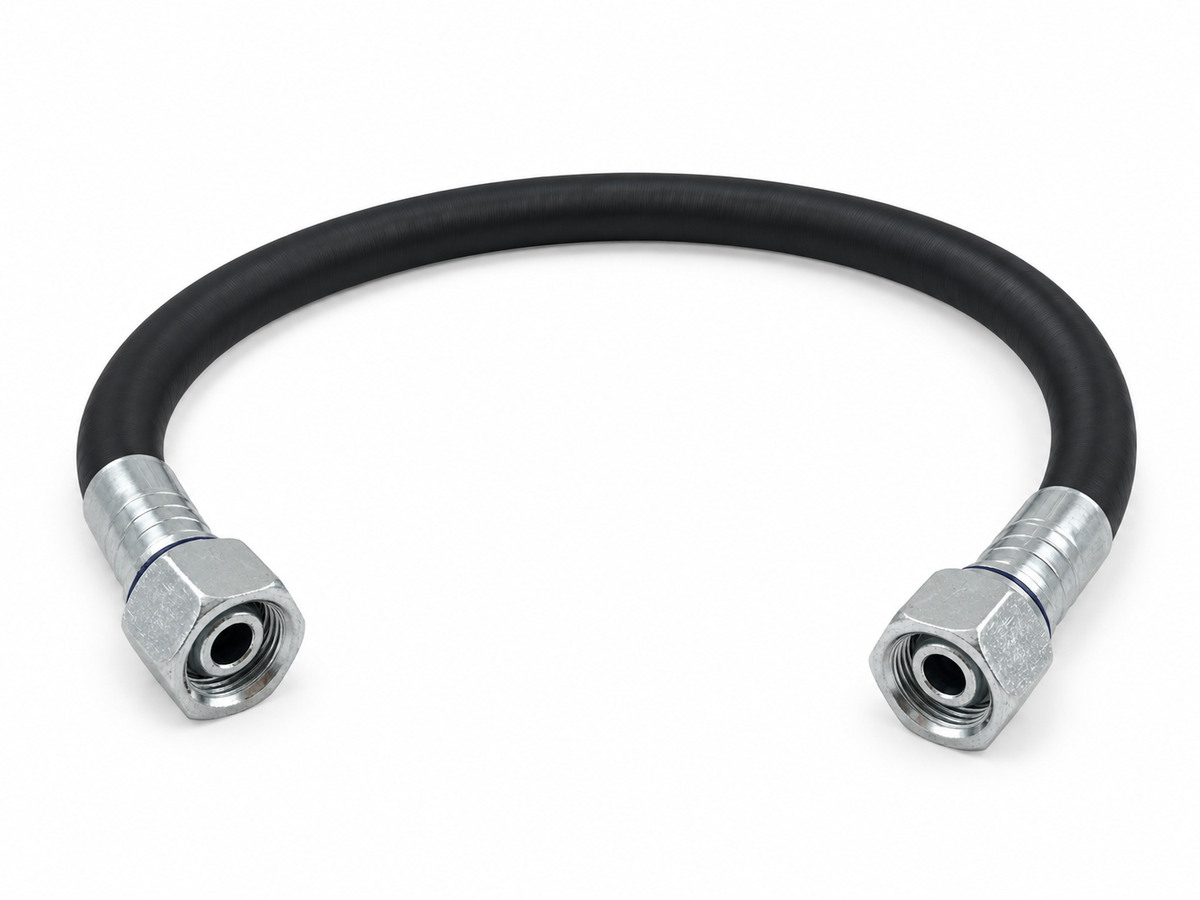

Сборки для разных длин и условий прокладки
Короткий рукав у неподвижного узла и длинная подвижная трасса требуют разной проверки изгиба, запаса по длине и расположения фитингов. Эти позиции приведены как наглядные конфигурации, а не как взаимозаменяемые варианты.
До заказа проверьте трассу на оборудовании: рукав не должен быть натянут, перекручен или прижат к острой кромке ни в одном рабочем положении.
