Как определить резьбу и уплотнение фитинга РВД
Сентябрь 25, 2026
Похожий диаметр гайки ещё не означает одинаковое присоединение. Для подбора фитинга нужно отдельно установить вид резьбы и способ герметизации: по конусу, плоскости с уплотнительным кольцом или другой рабочей поверхности.
Какие данные нужны
- Пол фитинга: наружная или внутренняя резьба.
- Диаметр резьбы: измерьте по вершинам наружной резьбы или внутри гайки подходящим инструментом.
- Шаг: определите резьбомером; линейка даёт слишком грубый результат для близких вариантов.
- Уплотнительная поверхность: сфотографируйте торец строго по оси и отдельно профиль.
- Форма фитинга: прямой, 45° или 90°, а также высота углового отвода.
Почему нельзя выбирать только по резьбе
Две резьбы могут навернуться друг на друга, но герметизироваться на разных поверхностях. Если конусы, посадочные плоскости или уплотнительные кольца не совпадают, соединение останется ненадёжным. Затяжка с большим усилием не исправляет геометрию и способна повредить резьбу или рабочую кромку.
Как сделать фотографии, по которым можно работать
- снимите каждый фитинг с торца и сбоку;
- положите рядом штангенциркуль или другой измерительный инструмент так, чтобы шкала читалась;
- удалите загрязнение с рабочей поверхности, но не шлифуйте и не правьте её;
- сфотографируйте ответную часть на оборудовании, если она доступна;
- подпишите, какой конец на фотографии считается первым, а какой вторым.
Что означают DKOL, DKOS, JIC и BSP в записи
Эти обозначения помогают сузить тип присоединения, но сами по себе не заменяют размер резьбы, форму уплотнения и исполнение фитинга. Для DKOL и DKOS дополнительно важна серия соединения; для JIC — соответствие конусной пары; для BSP — вид резьбы и конкретная уплотнительная поверхность. Не переносите обозначение со старой накладной, если оно не совпадает с фактическим окончанием.
Когда образца недостаточно
Повреждённая резьба, замятая кромка, отсутствующее кольцо или сильная коррозия мешают точной идентификации. В таком случае нужны размеры ответной части, сведения об оборудовании и согласование присоединения до обжима. Неизвестный параметр лучше явно пометить как неизвестный.
Запись для заказа
Для каждого конца используйте отдельную строку: тип присоединения, размер и шаг резьбы, способ уплотнения, угол фитинга. Затем добавьте серию и DN рукава, общую длину и разворот угловых окончаний. Такой формат проще проверить, чем одно длинное условное обозначение без расшифровки.

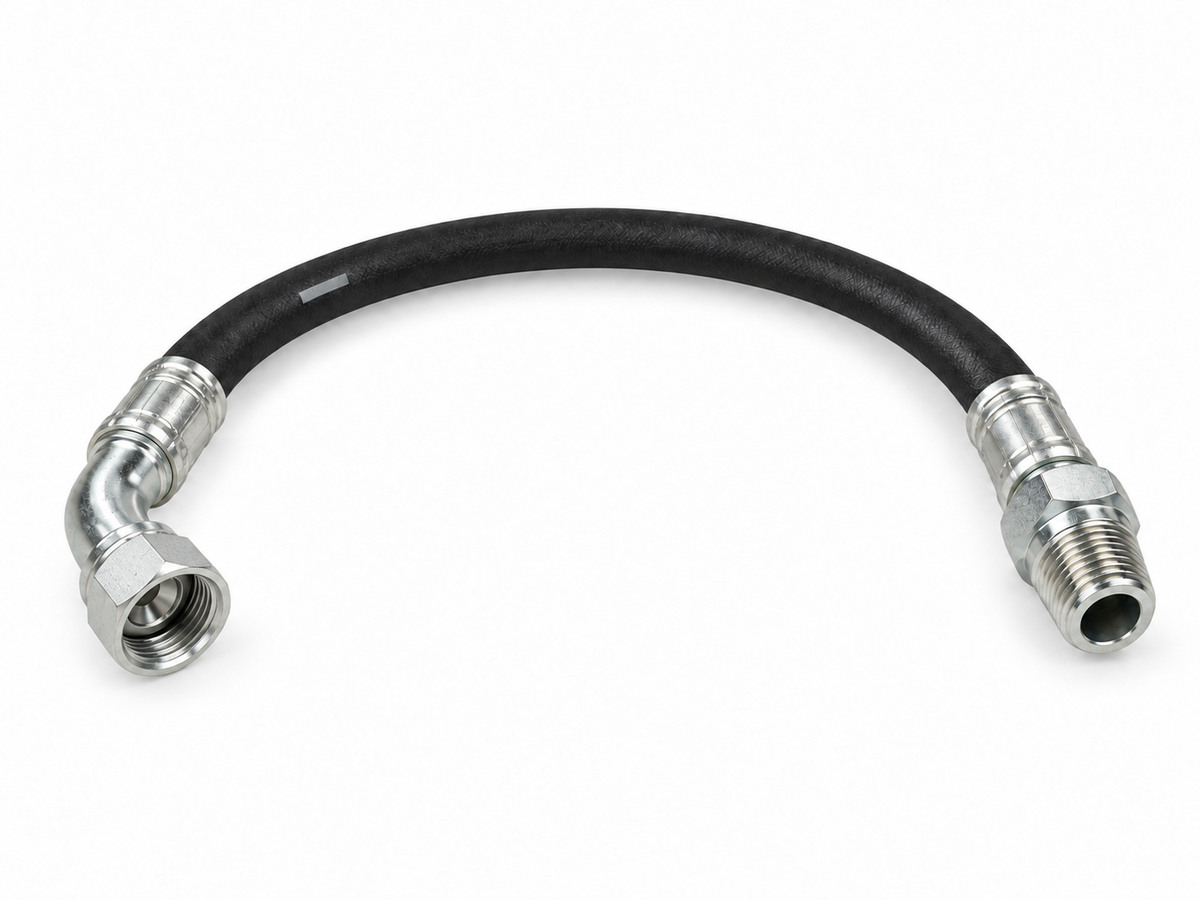

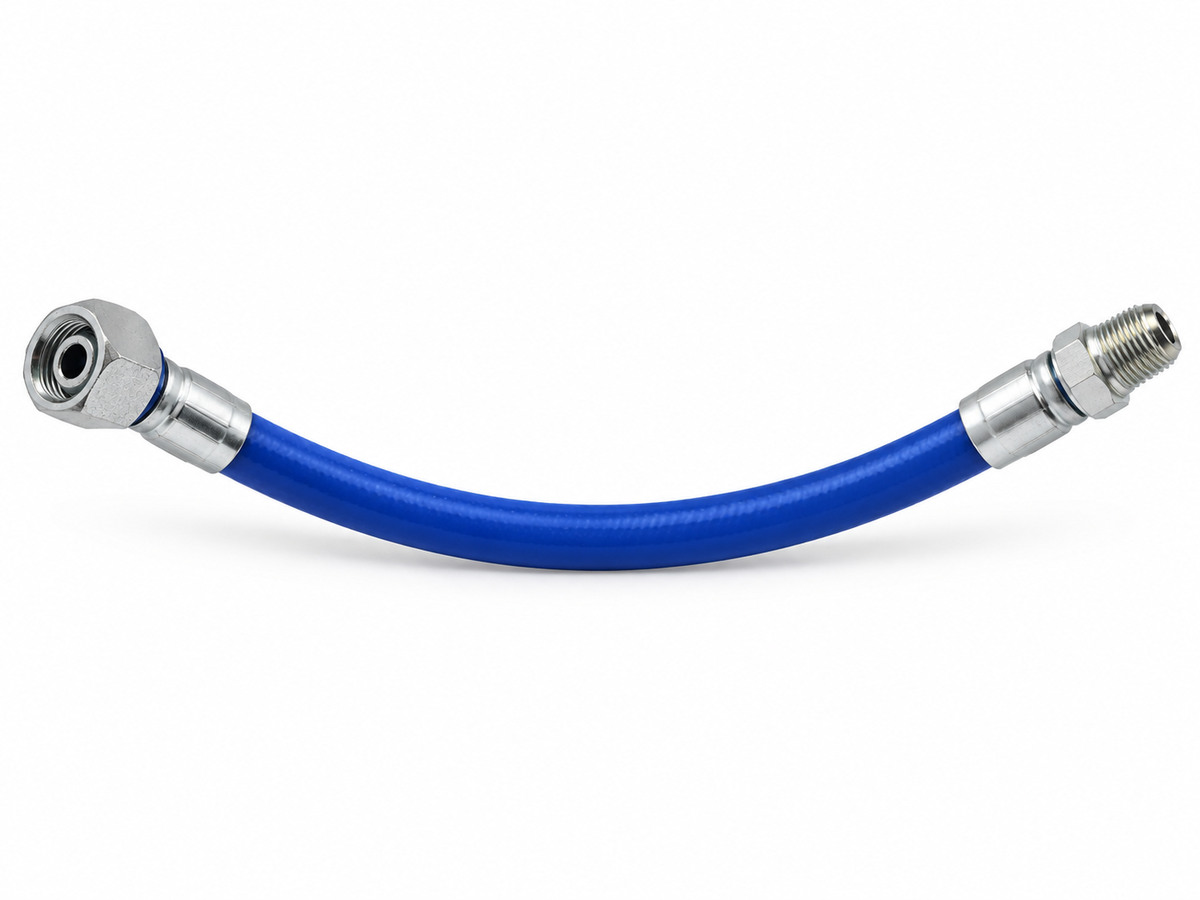

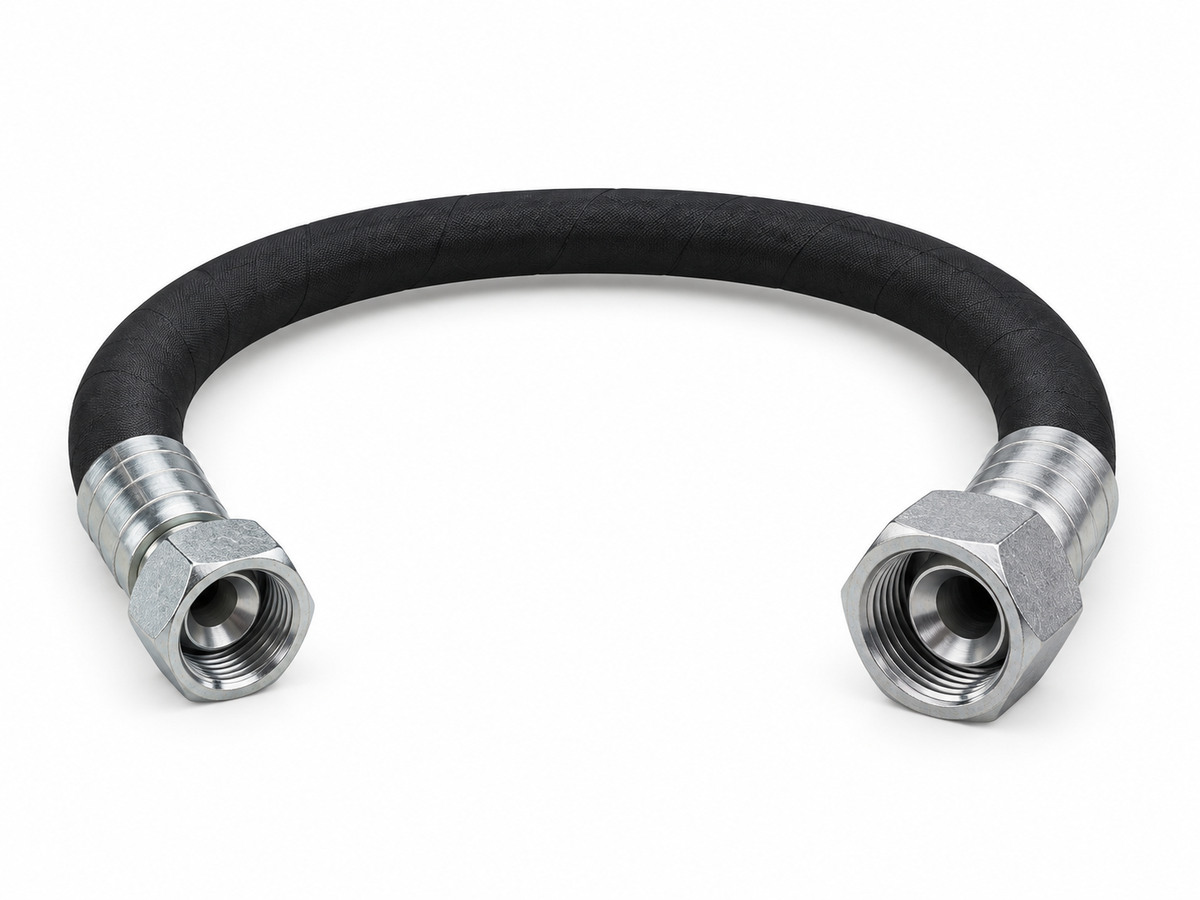

Сборки с разными типами присоединения
BSP, NPTF, DKOL и DKOS нельзя определять только по похожему диаметру. В примерах ниже различаются форма окончания, резьба, уплотнение и угол — именно эти данные нужно подтвердить перед обжимом.
Если обозначение неизвестно, приложите крупные фотографии обоих фитингов и ответной детали, а рядом положите линейку или штангенциркуль.
