Как указать разворот угловых фитингов РВД
Сентябрь 25, 2026
Разворот нужен, когда на обоих концах РВД стоят угловые фитинги. Если передать только «два угла 90°», изготовитель узнает форму окончаний, но не их положение относительно друг друга.
Короткий ответ
Выберите один фитинг как опорный, смотрите вдоль оси рукава от него ко второму и зафиксируйте положение обоих окончаний на эскизе. Обязательно подпишите направление отсчёта и значение угла. Универсальной фотографии без отметки опорного конца недостаточно: её можно прочитать зеркально.
Когда разворот не требуется
Для двух прямых фитингов взаимное угловое положение не имеет смысла. Для одного прямого и одного углового обычно достаточно направления углового окончания относительно трассы установки. Точный числовой разворот становится обязательным, когда оба конца угловые и после обжима их нельзя свободно повернуть.
Порядок измерения по образцу
- Уложите рукав без перекручивания.
- Подпишите окончания «1» и «2».
- Примите фитинг № 1 за опорный и нарисуйте направление его отвода.
- Сделайте вид вдоль оси от первого конца ко второму.
- Отметьте направление, в котором считаете угол, и положение фитинга № 2.
- Повторите фотографию с другой точки, чтобы было видно, что рукав не перекручен.
Почему одного числа мало
Запись «90°» без рисунка не сообщает, с какого конца смотреть и в какую сторону считать. Из-за этого два человека могут заказать зеркальные сборки. На эскизе должны одновременно присутствовать номер опорного фитинга, стрелка направления взгляда, направление отсчёта и сам угол.
Если старый РВД деформирован
Не переносите положение фитингов с образца, который долго работал скрученным, был пережат хомутом или снят после аварии. Сначала проверьте расположение портов на оборудовании. Иногда следы эксплуатации показывают не правильную геометрию, а причину преждевременного повреждения.
Что проверить перед обжимом
- оба фитинга и их углы записаны раздельно;
- опорный конец однозначно обозначен;
- указано направление взгляда и отсчёта;
- разворот согласован со схемой или фотографией установки;
- длина относится к тем же точкам, которые показаны на эскизе.
Разворот входит в общую спецификацию вместе с рукавом, DN, длиной и присоединениями. Полный чек-лист находится на странице подготовки спецификации РВД.
Сборки с угловыми фитингами

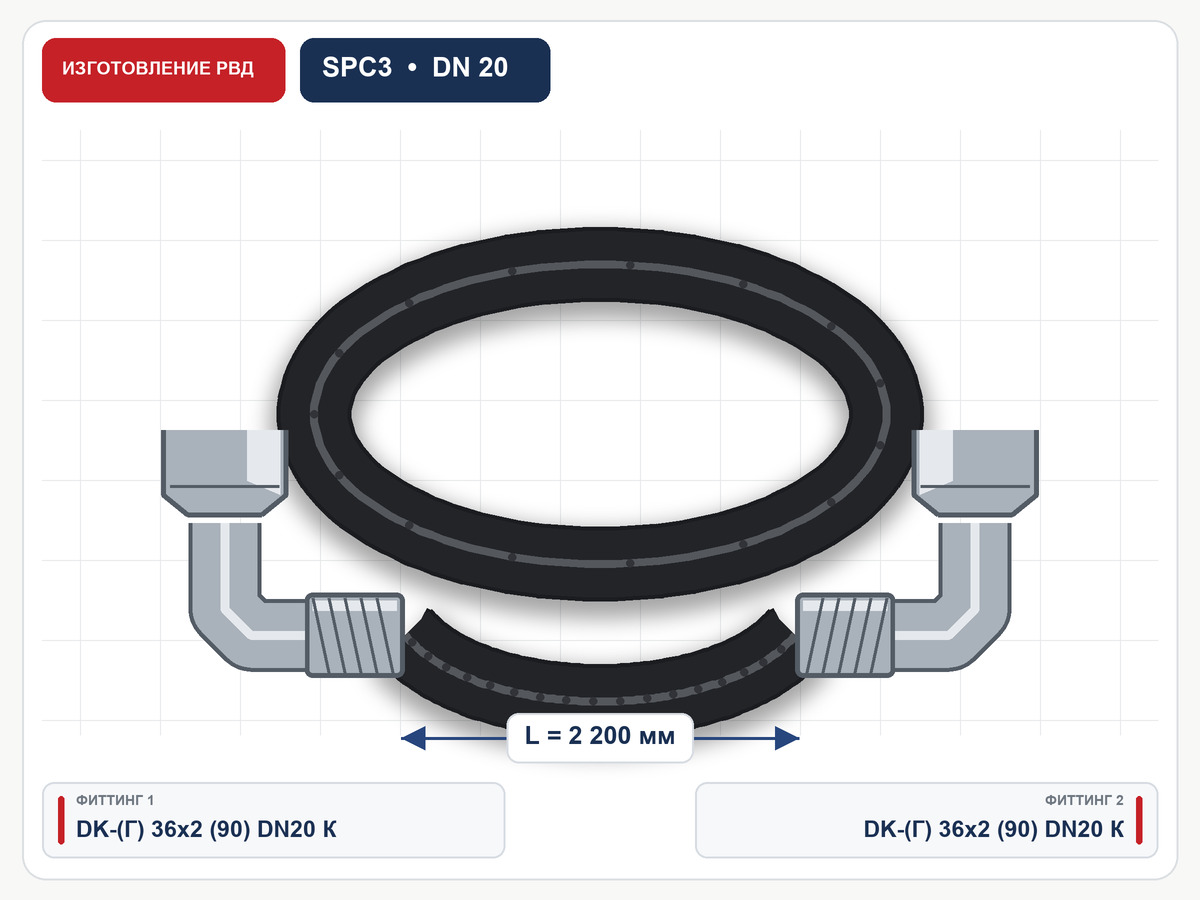

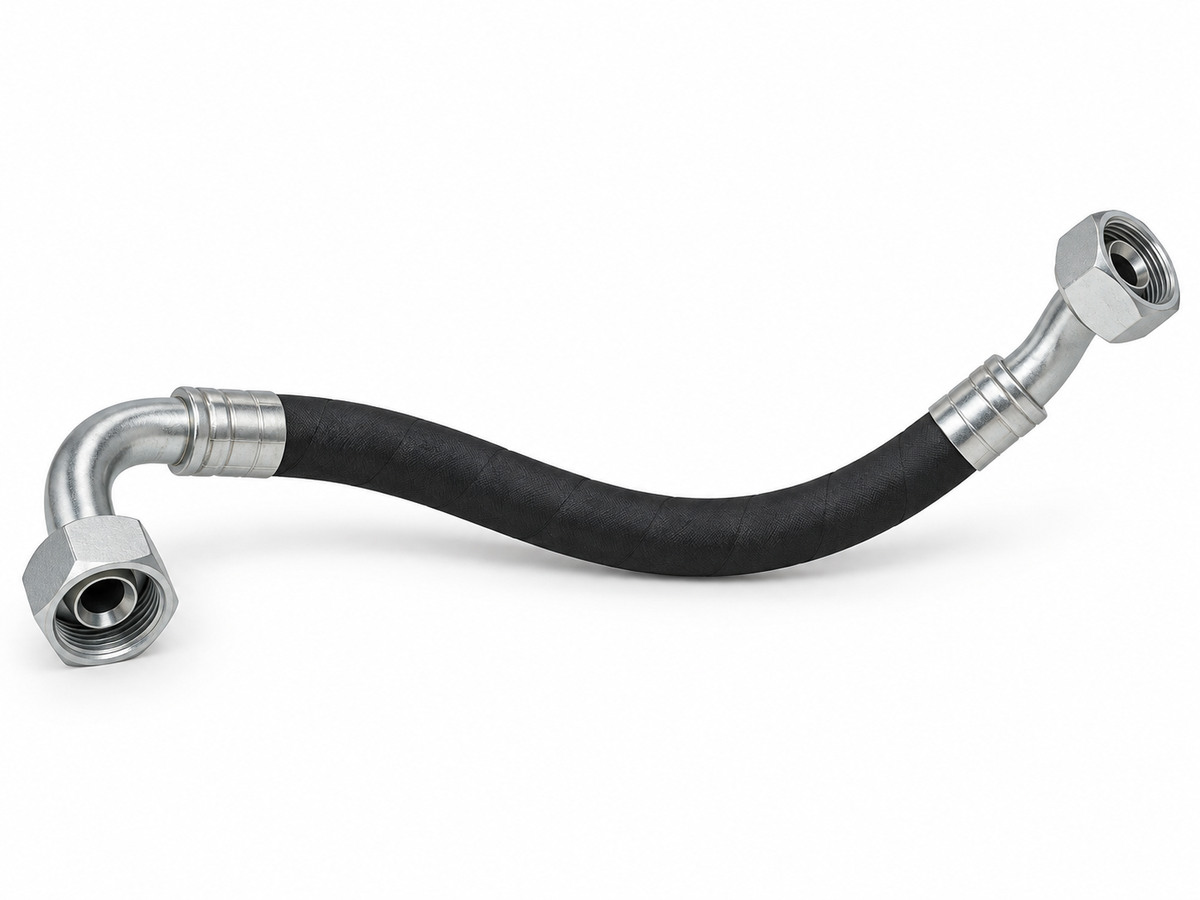

Два угловых окончания задают не только направление каждого отвода, но и взаимный разворот. На готовых примерах видно, почему одних слов «оба под углом» для изготовления недостаточно.
При заказе приложите эскиз с видом со стороны выбранного базового фитинга и укажите направление отсчёта угла.
