DN рукава, резьба и размер ключа: в чём разница
Сентябрь 28, 2026
DN6 не означает резьбу 6 мм, а размер гайки под ключ не сообщает условный проход рукава. Это три разных величины. Если переписать в заявку только одно число, изготовитель не сможет однозначно определить ни внутренний диаметр, ни присоединение.
Коротко о трёх размерах
DN описывает номинальный внутренний размер рукава. Он связан с проходом потока, но не обязан совпадать с наружным диаметром резины. Резьба относится к окончанию: например, метрическая запись содержит диаметр и шаг, а дюймовая — своё условное обозначение. Размер под ключ нужен для монтажа корпуса или гайки. По нему удобно подобрать инструмент, но нельзя надёжно определить резьбу.
Почему числа легко перепутать
На одном РВД могут встретиться DN10, резьба 18×1,5 и ещё один размер шестигранника. Все три числа относятся к одной сборке, но отвечают на разные вопросы. Дополнительную путаницу создаёт наружный диаметр рукава: он зависит от конструкции и толщины стенок, поэтому по нему нельзя восстанавливать DN без документации или читаемой маркировки.
Как определить DN
Лучший источник — маркировка на старом рукаве или документация оборудования. Если маркировка не читается, одного замера наружного диаметра недостаточно. При разборке специалист может измерить внутренний проход и учесть конструкцию, но разрезать рабочую сборку ради замера небезопасно. В заявке так и напишите: «DN неизвестен», приложите общий вид и сведения о расходе или штатном обозначении.
Как записать резьбу фитинга
Для каждого конца отдельно укажите наружную или внутреннюю резьбу, измеренный диаметр, шаг и форму уплотнения. Фотография нужна с торца и сбоку. Два окончания могут иметь одинаковый DN рукава и совершенно разные присоединения. Подробный порядок есть в материале об определении резьбы и уплотнения фитинга.
Зачем измерять размер под ключ
Он помогает понять, каким инструментом удерживать корпус при монтаже и хватит ли места возле порта. Но выбирать фитинг по совпавшей гайке нельзя: разные присоединения способны иметь близкие наружные размеры. Не прикладывайте штангенциркуль к граням и не подписывайте результат как диаметр резьбы.
Запись, которую можно проверить
- серия и DN рукава;
- фитинг № 1 — тип, резьба, уплотнение и угол;
- фитинг № 2 — те же поля;
- общая длина и взаимный разворот угловых окончаний.
Неизвестное поле оставьте открытым, а не подбирайте похожее число. Такая спецификация быстрее приводит к корректному изготовлению, чем фотография одной гайки с подписью «примерно 22».
Что сфотографировать вместе с замерами
Сделайте общий кадр узла, затем оба окончания строго с торца и сбоку. Рядом с резьбой положите линейку или раскройте губки штангенциркуля так, чтобы шкала читалась, но не закрывала профиль. Отдельно снимите маркировку на рукаве и место, где фитинг входит в порт. Если на одном конце стоит переходник, не оставляйте его за кадром: иначе резьбу переходника легко принять за резьбу фитинга. Подпишите фотографии «конец 1» и «конец 2» в том же порядке, что и строки спецификации.

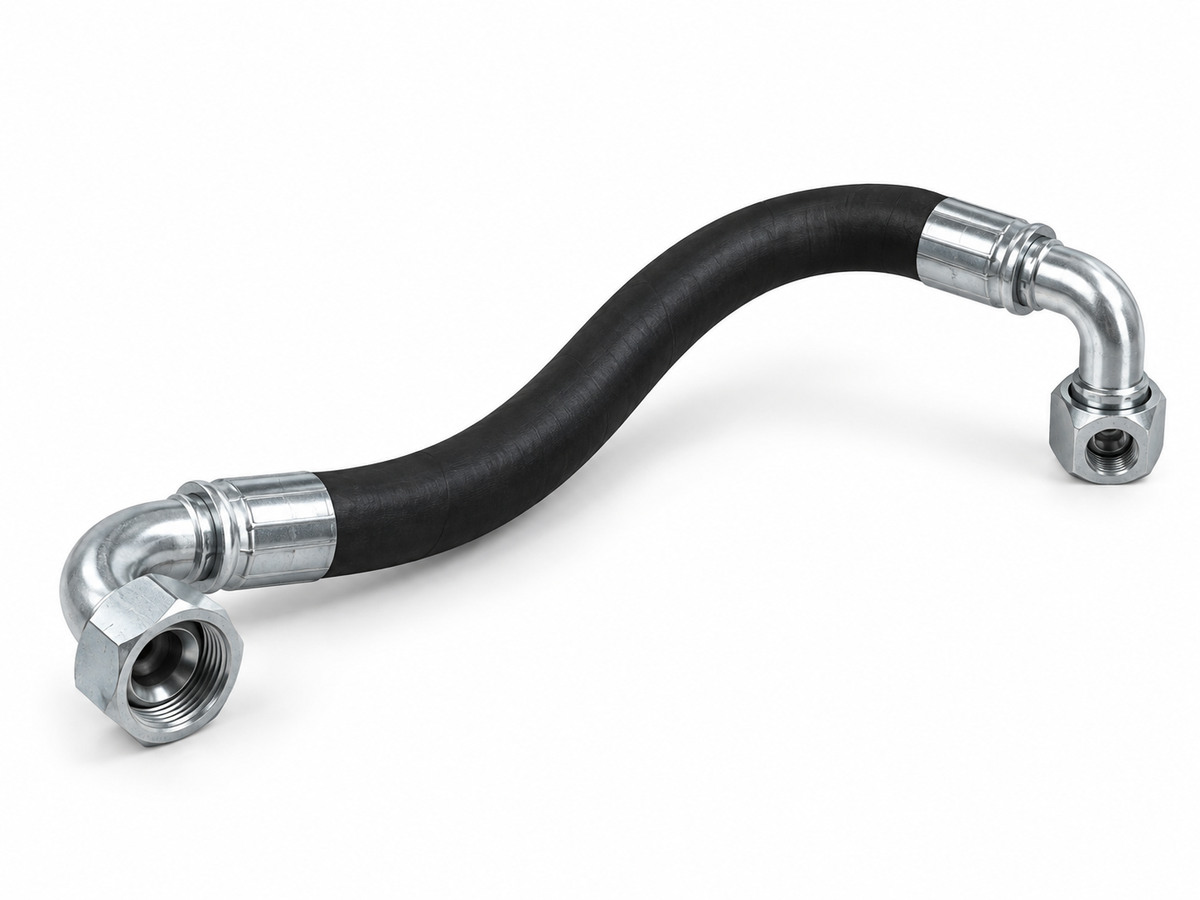

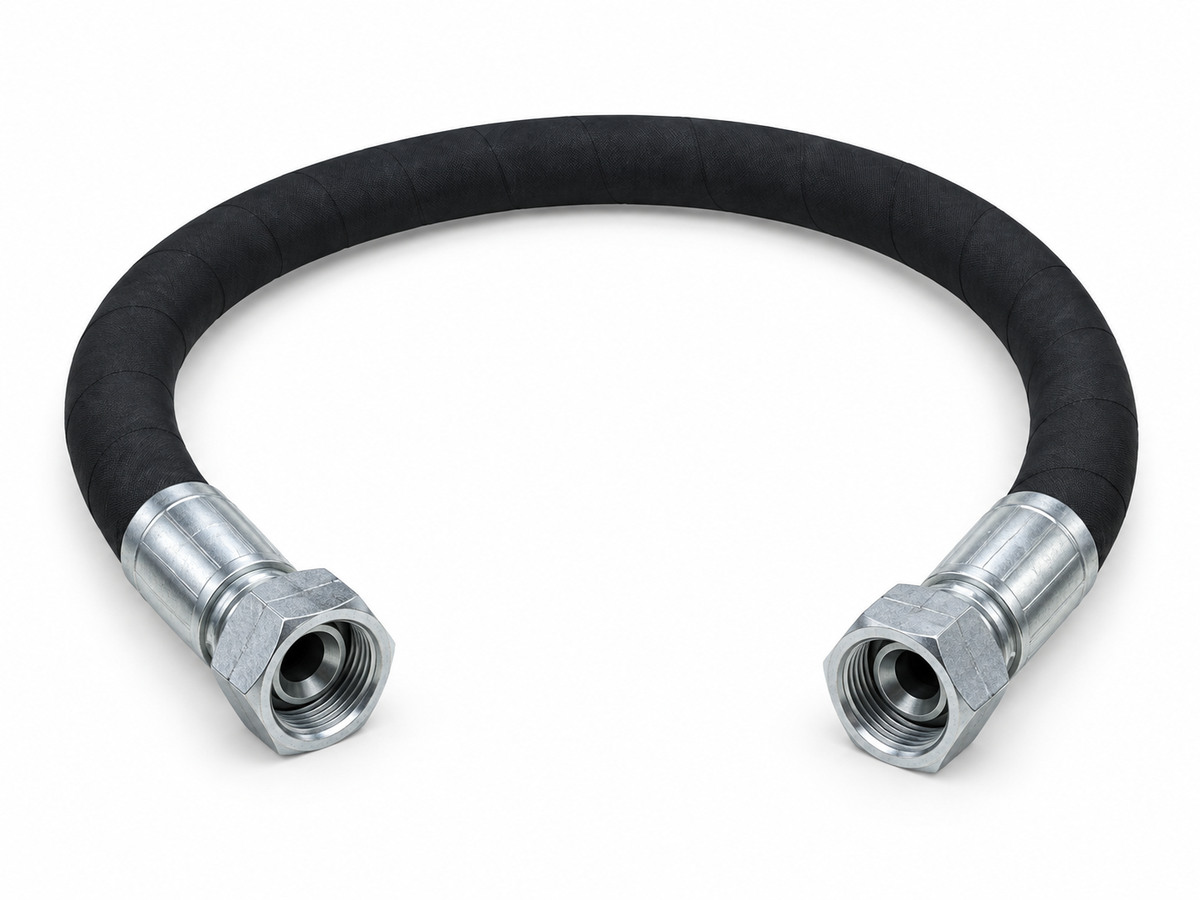

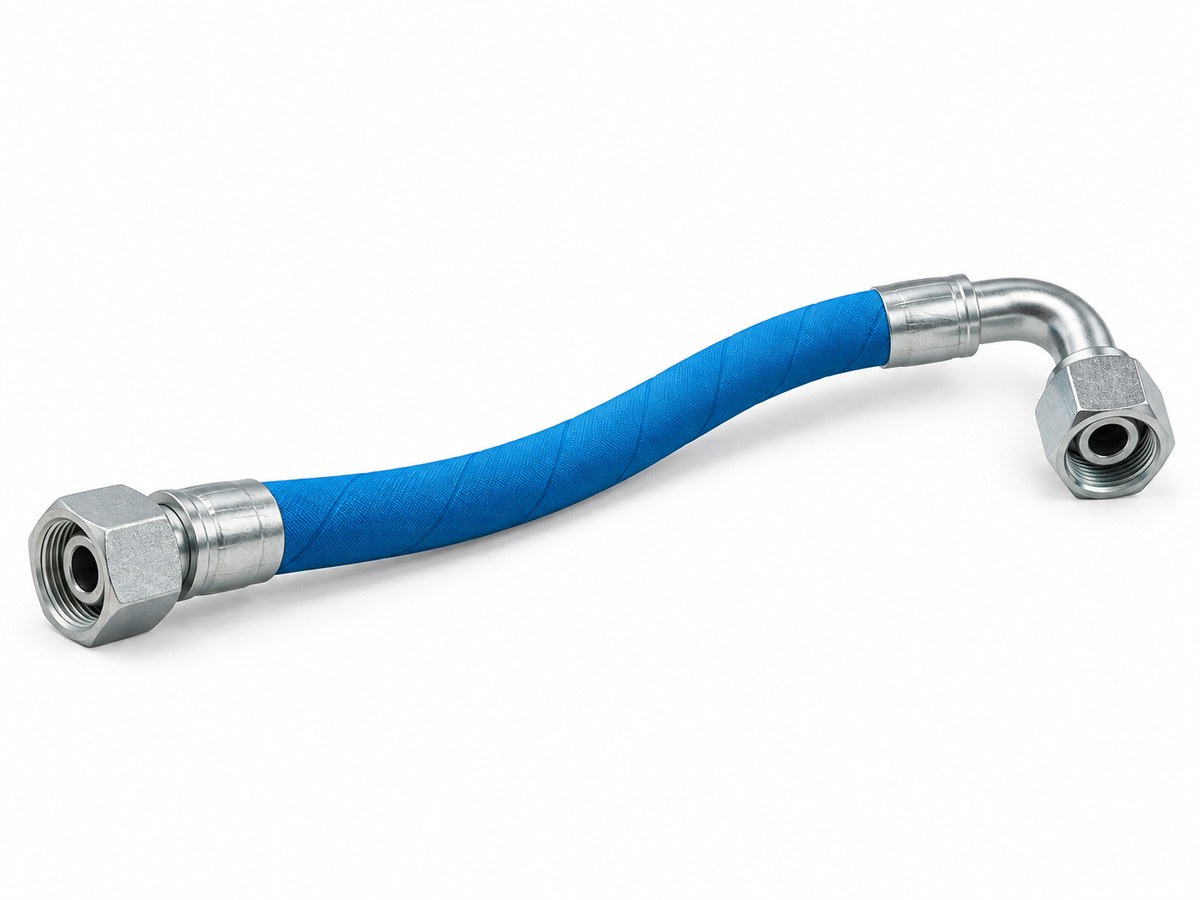

Сборки, где DN и резьба записаны отдельно
В названиях этих изделий видно, что условный проход относится к рукаву, а обозначение резьбы — к конкретному фитингу. Размер корпуса под ключ остаётся монтажным параметром и не заменяет ни одно из них.
Карточки нужны для сравнения записи параметров. Для своего заказа измерьте оба окончания и подтвердите ответные части на оборудовании.
