После разрыва РВД: что проверить у соседних рукавов
Октябрь 1, 2026
После разрыва одного РВД недостаточно заменить только видимый кусок и сразу запустить машину. Соседние сборки могли получить ту же нагрузку, тереться о ту же кромку или работать в одинаковом перегреве. Это не означает автоматическую замену всего пучка, но требует осмысленного осмотра каждой позиции и общей причины происшествия.
Сначала обезопасьте место отказа
Остановите оборудование штатным способом, опустите или закрепите рабочие органы, исключите запуск и снимите остаточное давление во всех связанных ветвях. Не подходите к повреждённой напорной линии, пока безопасное состояние не подтверждено. Разлитую жидкость убирают по правилам предприятия и паспорту среды.
Сфотографируйте картину до разборки
Общий снимок показывает положение рукавов, хомутов, защит и ближайших подвижных деталей. Затем отдельно снимите место разрыва, обе муфты, точки контакта и маркировку. Если сразу вынуть одну сборку из пучка, можно потерять важный признак: соседний рукав мог удерживать её, пережимать или направлять к острой кромке.
Ищите общий источник повреждения
Проверьте нагрев, истирание, загрязнение химической средой, тесный изгиб, пульсацию, удар и неправильное крепление. Одинаковая блестящая полоса на нескольких оболочках указывает на контакт с одной деталью. Затвердевшие участки рядом с горячим узлом требуют оценки всей зоны, а не только лопнувшего РВД.
Осмотрите каждый соседний рукав по всей длине
- трещины, порезы и армирование, вышедшее наружу;
- вздутие, размягчение или отслоение оболочки;
- сплющивание, залом и след постоянного перегиба;
- коррозия, трещины или смещение фитинга;
- масляный след у муфты и на соединении;
- скрученная продольная маркировка;
- натяжение в крайних положениях механизма.
Рукав с признаком из списка не оставляют в работе только потому, что он пока не течёт.
Сравните историю позиций
Уточните дату установки, прошлые осмотры и предыдущие отказы. Рядом могут лежать сборки разного возраста. Общая дата монтажа сама по себе не доказывает одинаковый остаточный ресурс, но сочетание одинаковых условий и похожих повреждений повышает приоритет замены. Решение фиксирует ответственный за оборудование.
Не переносите параметры аварийного РВД на соседние
У каждого рукава свои DN, длина, окончания, давление и рабочая функция. Даже две одинаковые снаружи линии могут подключаться к разным контурам. Маркируйте позиции на машине и в ведомости до демонтажа. Осматривать нужно пучок, а заказывать — каждую подтверждённую сборку.
Исправьте среду до установки замены
Перенесите трассу от кромки или тепла, восстановите отсутствующую опору, устраните перекос порта и проверьте свободу движения. Защитный чехол не заменяет корректную прокладку. Если причина связана с режимом гидросистемы, её должен диагностировать специалист по оборудованию до установки очередной сборки.
Что передать изготовителю
Для каждого РВД укажите номер позиции, маркировку рукава, длину, оба фитинга и их ориентацию. Приложите общий план пучка и отдельные снимки повреждений. Рабочее и пиковое давление, температуру и жидкость берите из документации машины, а не из параметров соседней линии.
Соседние РВД могут быть непохожими и требовать отдельной спецификации
В одной машине рядом могут проходить рукава разных серий, диаметров и назначений. Решение о замене принимают по каждой позиции, а не по внешнему сходству с повреждённой.

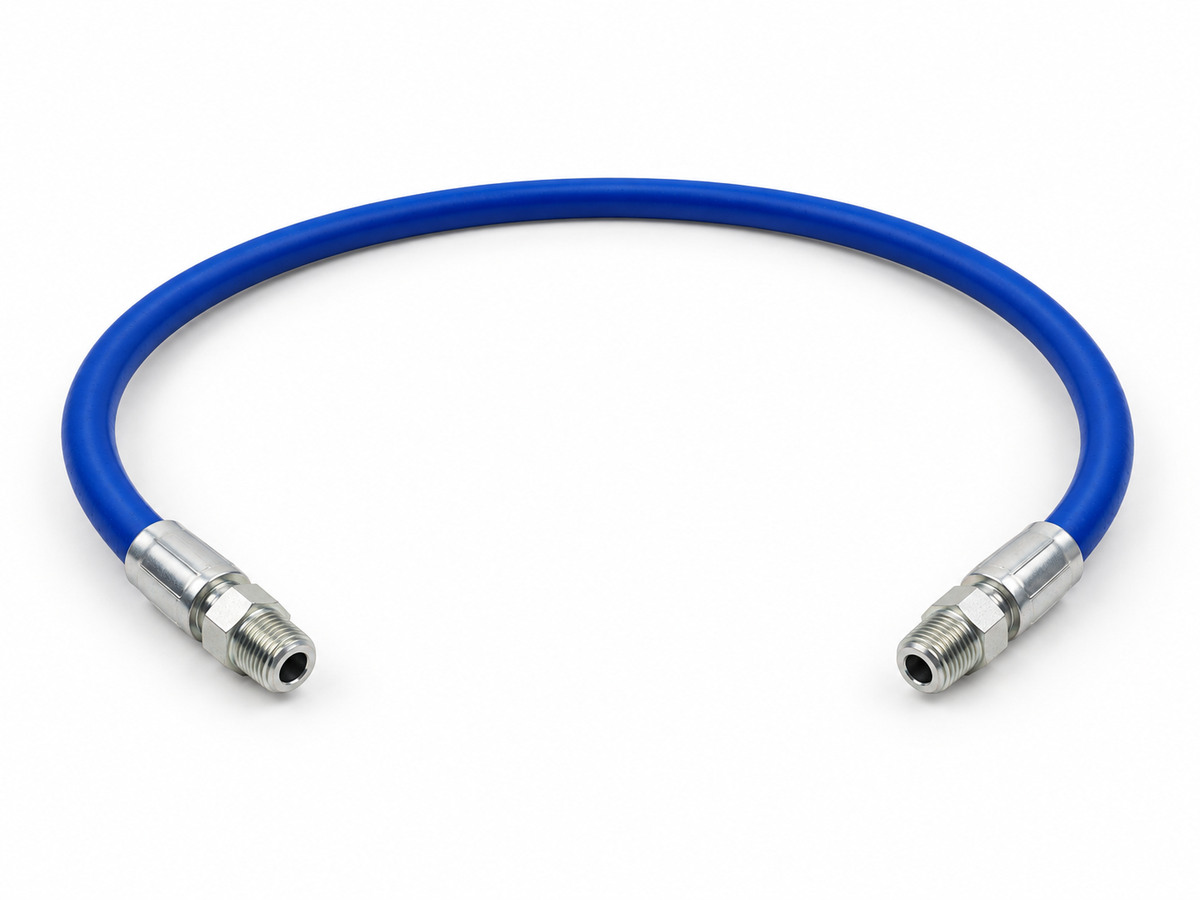

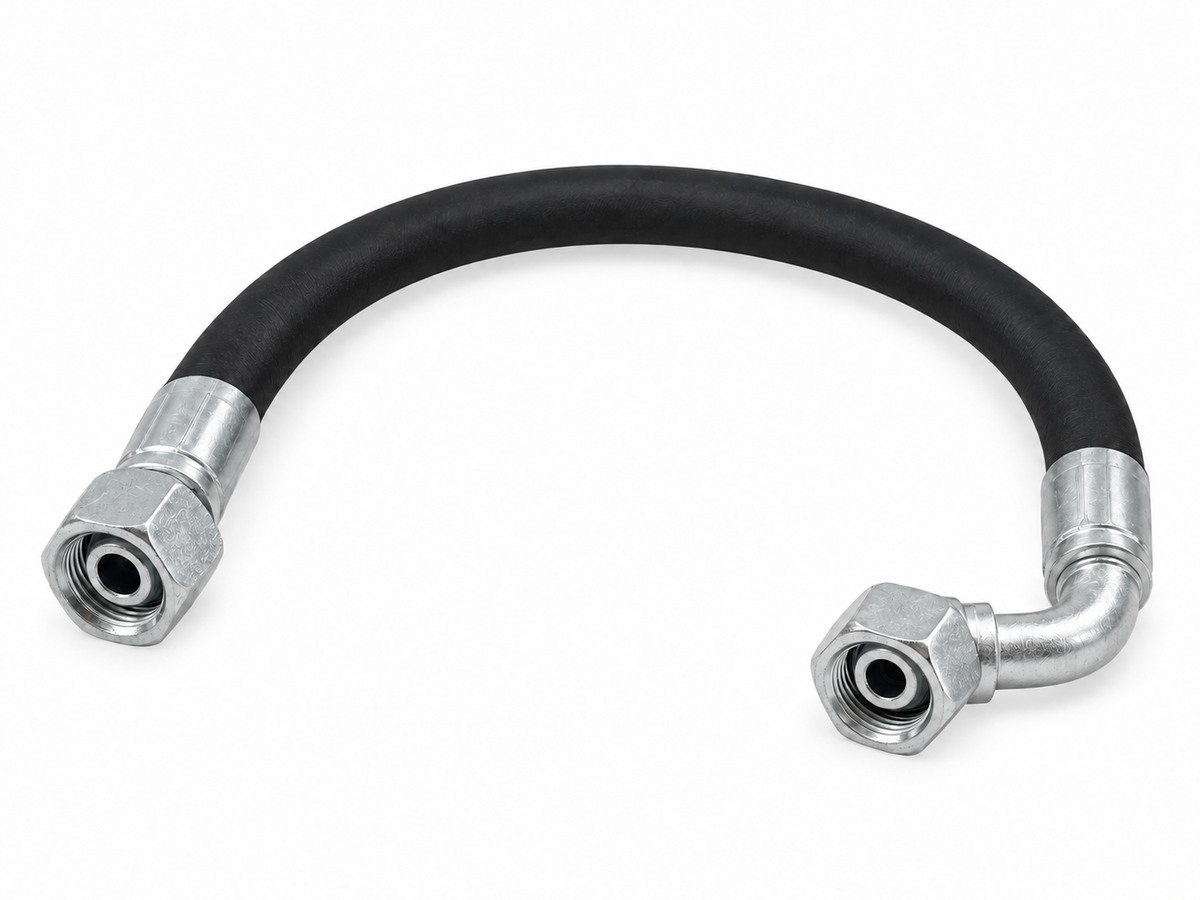

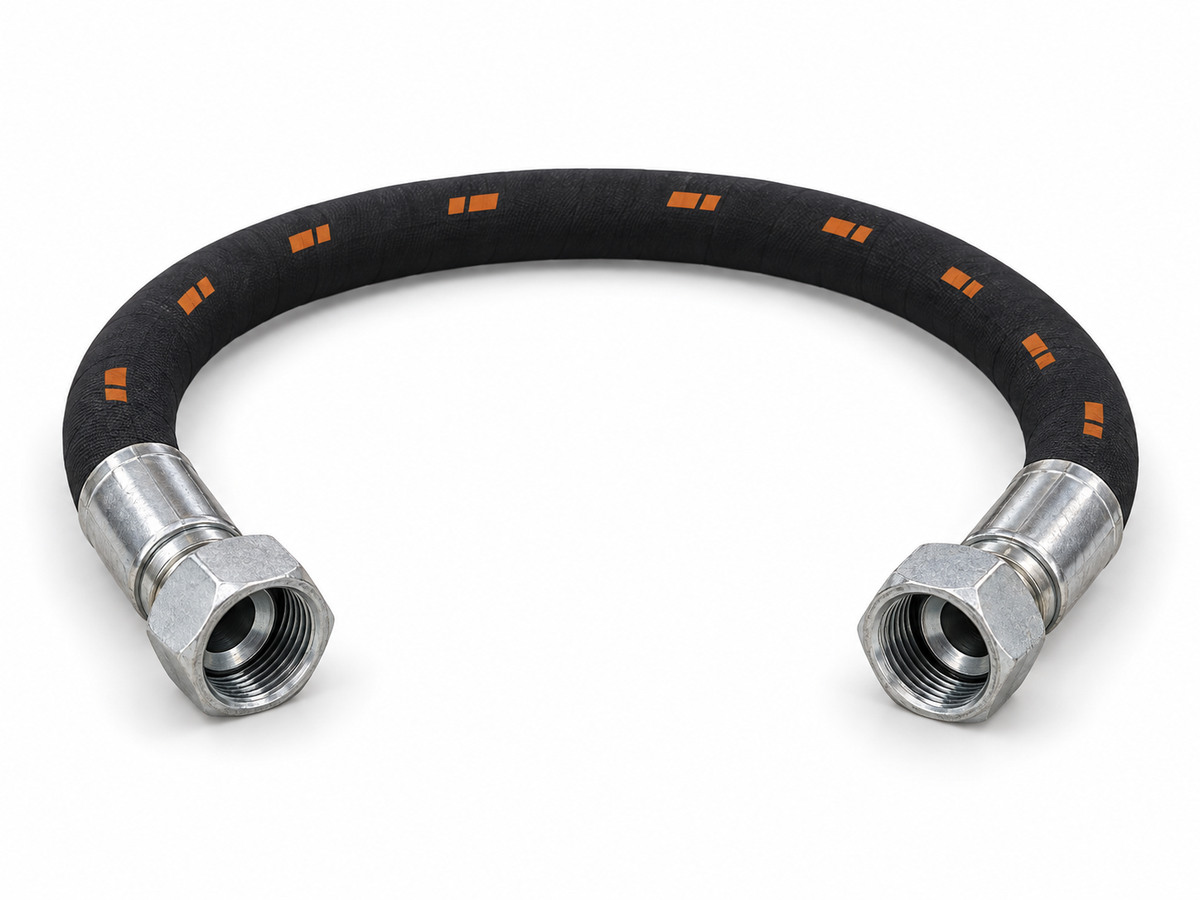

Карточки не задают комплект для конкретного оборудования. Они показывают, какие параметры нужно зафиксировать для каждого соседнего РВД.
