Повреждена резьба или конус фитинга РВД: что делать
Октябрь 1, 2026
Замятые витки, глубокая риска на конусе или сильная коррозия — не повод сильнее затянуть фитинг. Сначала соединение выводят из работы и определяют, какая деталь повреждена: окончание РВД, переходник или порт машины. Исправная новая сборка не сможет герметично работать с разбитой ответной поверхностью.
Осмотр начинается после снятия давления
Остановите оборудование по его процедуре, зафиксируйте рабочие органы и разгрузите накопители. Вытрите узел только после подтверждения безопасного состояния. Струю не ищут пальцами, а подозрительное соединение не подтягивают под давлением.
Разделите резьбу и место уплотнения
Резьба может лишь создавать усилие, прижимающее два конуса или торцевое кольцо. Поэтому целые витки ещё не означают исправность фитинга. Осмотрите внутренний и наружный конус, плоскость, канавку и O-ring — в зависимости от конструкции. Для конической трубной резьбы, наоборот, состояние витков непосредственно влияет на уплотнение.
Какие признаки нельзя маскировать
- сорванные, сплющенные или перекошенные витки;
- кольцевая борозда на конусе либо след удара на кромке;
- раковины и отслаивающаяся коррозия;
- трещина корпуса или деформация шестигранника;
- порезанное, вытянутое или затвердевшее уплотнительное кольцо;
- металлическая стружка и твёрдые частицы в соединении;
- гайка, которая не идёт рукой при правильном совмещении.
Почему напильник и лишний герметик опасны
Подправляя конус абразивом, невозможно на месте подтвердить его угол, шероховатость и соосность. Лента либо паста на параллельной резьбе не восстанавливает посадочную поверхность. Такой «ремонт» меняет внешний вид, но оставляет неизвестную несущую способность и путь утечки.
Проверьте обе половины пары
Если повреждение повторяется на нескольких РВД, причиной может быть ответный штуцер. Сравните след контакта по окружности: односторонняя отметина указывает на перекос или несоосность. Проверьте крепление жёсткой трубы и переходника — они не должны тянуть соединение в сторону. Новый фитинг не исправляет старый порт автоматически.
Что сохранить до замены
Не выбрасывайте кольцо и не зачищайте детали до съёмки. Сделайте фотографии сухого соединения с разных сторон, крупно снимите дефект и маркировку. Запишите, на какой половине находился след жидкости. Эти данные помогают отличить повреждение при монтаже от несовместимости или нагрузки трассы.
Как подготовить сведения для изготовления
Передайте старый РВД целиком либо укажите серию, DN, длину и оба окончания. Для повреждённого конца нужны вид резьбы, размер, тип уплотнения и фотография ответной части. Сообщите давление, жидкость и температуру по документации машины. Если порт подлежит ремонту, его спецификацию согласуют отдельно от сборки.
Монтаж исправных деталей
Соединение сначала совмещают и наворачивают рукой. Посадочные поверхности должны быть чистыми, кольцо — установленным в предназначенную канавку. Затяжку выполняют по руководству точного соединения с удержанием корпуса. После контрольного запуска узел осматривают только после повторной безопасной остановки.
Новая сборка должна подходить к исправной ответной части

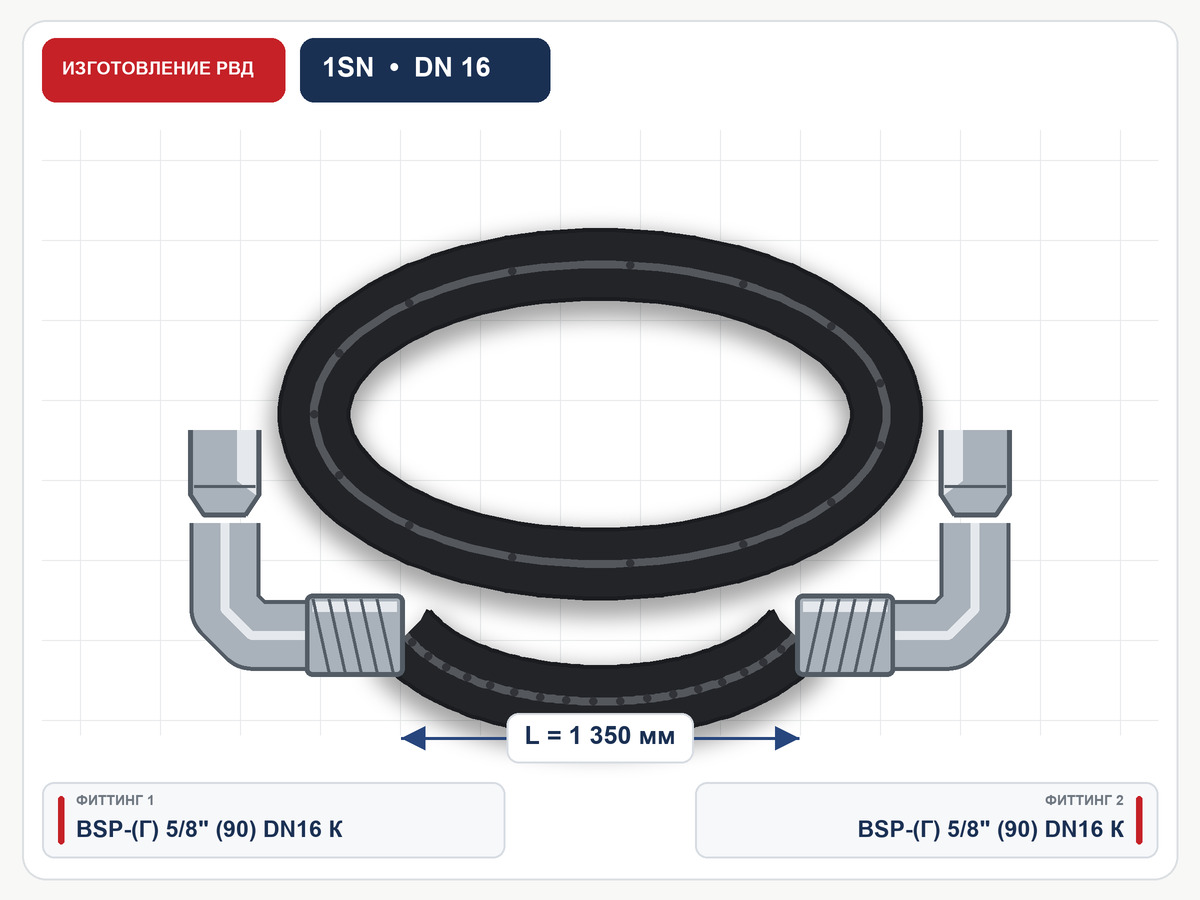

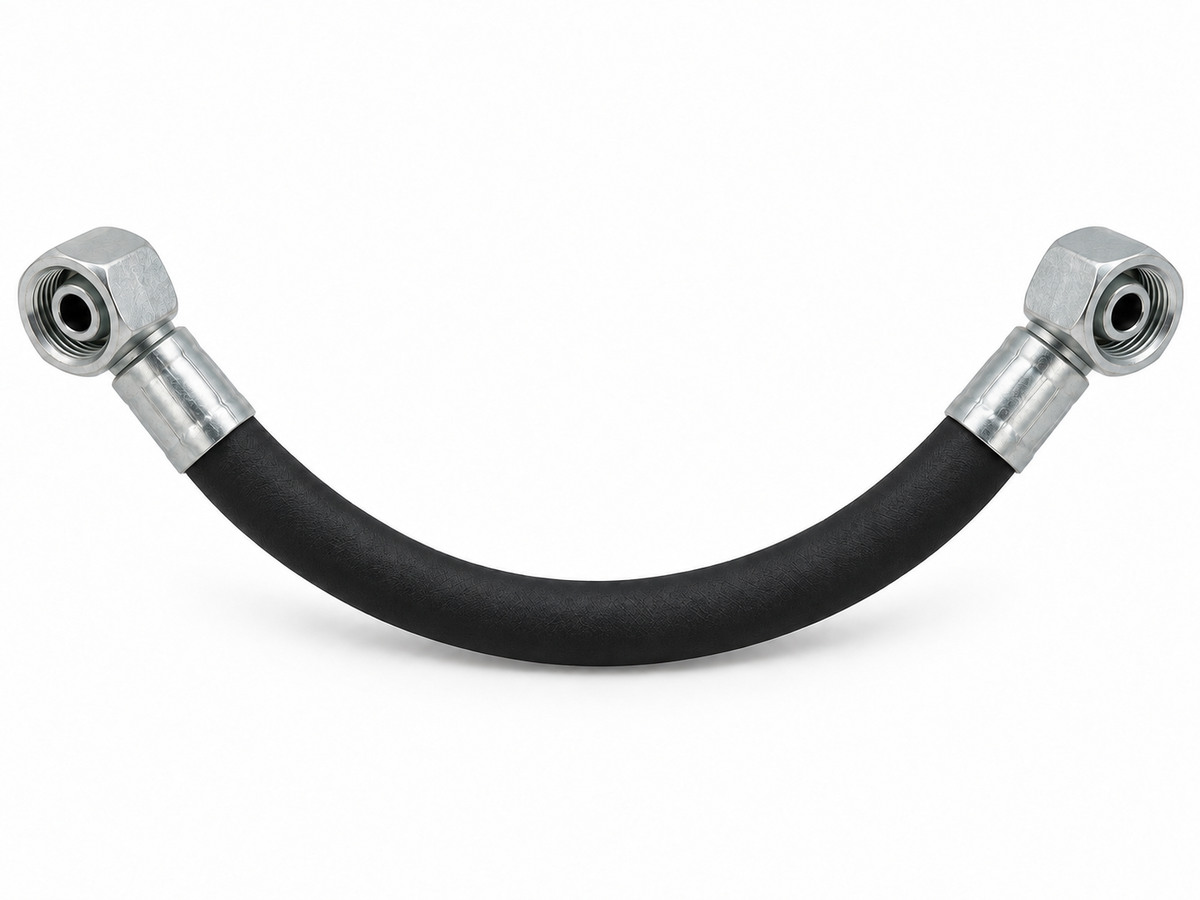

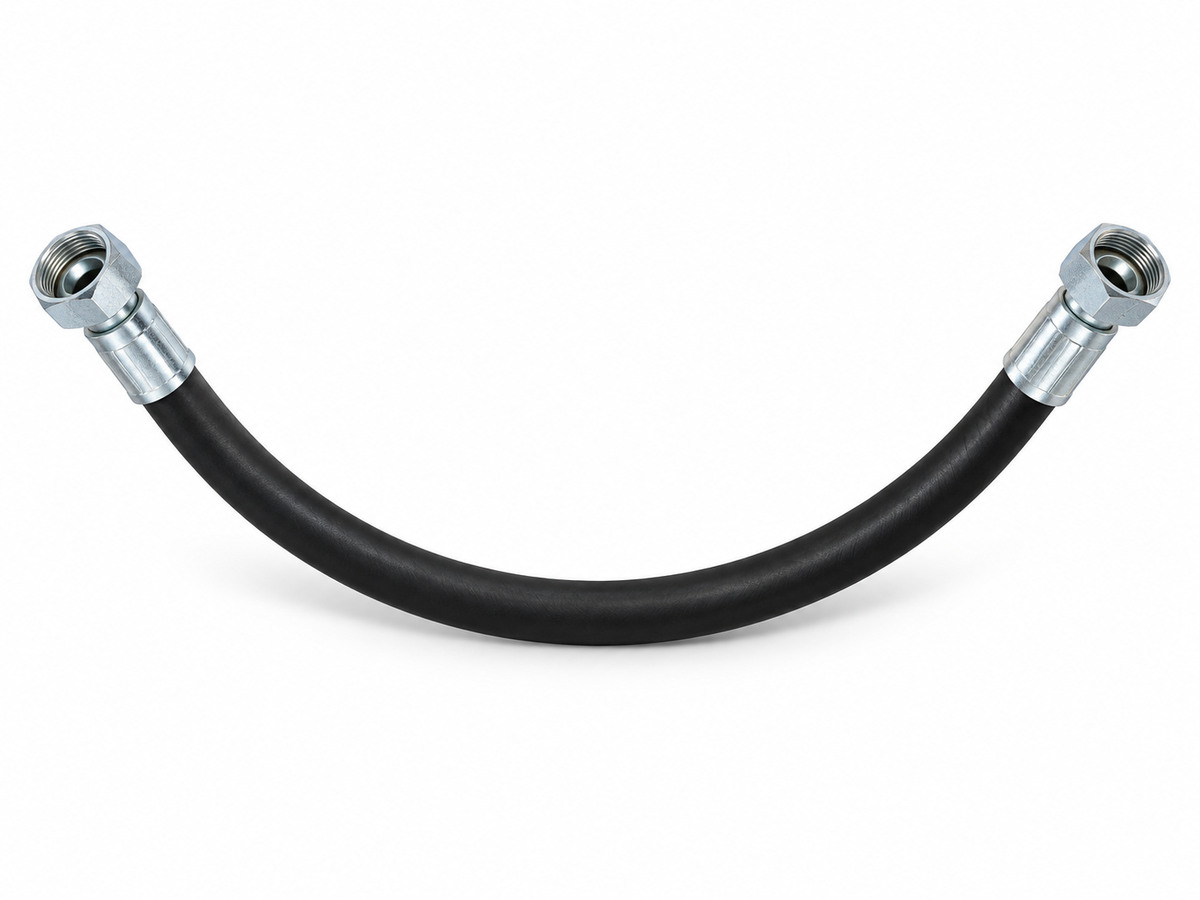

Карточки показывают несколько форм фитингов. По ним видно, почему для замены важны не только диаметр резьбы, но и угол, поверхность уплотнения и состояние порта на машине.
Если повреждён ответный штуцер или порт оборудования, одна замена РВД течь не устранит.
