Вздулся РВД: что делать с пузырём на наружной оболочке
Октябрь 1, 2026
Пузырь на наружной оболочке РВД — не косметический дефект и не место, которое можно просто проколоть. Вздутие означает, что нормальная структура рукава уже нарушена или под оболочкой скопилась среда. Сборку выводят из работы по правилам машины, полностью снимают остаточное давление и только после этого осматривают. Задача владельца — не угадать причину на месте, а безопасно сохранить признаки неисправности и передать мастеру условия, в которых работал рукав.
Сначала остановите оборудование
Не трогайте вздутие, пока контур находится под давлением. Остановите машину по её штатной процедуре, опустите или надёжно зафиксируйте рабочие органы, исключите случайный запуск и разгрузите все накопители. Один выключенный насос ещё не доказывает, что давления нет: его могут удерживать клапаны и отдельные ветви. Если порядок безопасной остановки неизвестен, работу должен продолжить специалист, знакомый с этой системой.
Почему пузырь нельзя считать обычной царапиной
Царапина снимает часть материала снаружи, а вздутие меняет форму оболочки изнутри. Такое бывает при проникновении рабочей среды через внутренний слой, при накоплении газа или воздуха, а также при неисправности в зоне соединения рукава с фитингом. По одному виду пузыря нельзя определить точный сценарий. Общий вывод один: продолжать эксплуатацию до выяснения причины нельзя.
Осмотрите всю длину сборки. Отметьте размягчение, трещины, следы перегрева, истирание, мокрые участки и место пузыря относительно ближайшей муфты.
Не прокалывайте оболочку
Для некоторых специальных рукавов, работающих с газом, производитель может предусматривать перфорацию оболочки. Это часть конструкции и технологии изготовления, а не полевой способ ремонта неизвестного РВД. Самостоятельный прокол способен выпустить жидкость или газ, скрыть важный признак неисправности и оставить в работе повреждённое армирование. Пузырь на оболочке — это сигнал остановиться, а не место для прокола.
Снимите признаки до демонтажа
Сфотографируйте общий маршрут и крупно само вздутие, положив рядом линейку. Отдельно снимите оба фитинга, обжимные муфты, маркировку рукава и точки крепления. Запишите, когда дефект заметили: на холодной машине, после прогрева, во время движения механизма или после недавнего обслуживания. Эти наблюдения не заменяют диагностику, зато помогают связать повреждение с реальным режимом работы.
Проверьте среду вокруг рукава
До заказа новой сборки посмотрите, не проходит ли трасса возле горячей поверхности, острой кромки или источника химических брызг. Уточните рабочую жидкость и не менялась ли она перед появлением дефекта. Совместимость внутреннего и наружного слоёв проверяют по документации точного рукава; внешнее сходство двух изделий здесь ничего не доказывает. Если участок перегревается, одной копии старой сборки будет недостаточно — нужно исправлять условия её работы.
Старый образец сохраните целиком
Не срезайте муфту и не пытайтесь разобрать обжатое окончание. Сухую снаружи сборку поместите отдельно от чистых деталей так, чтобы не повредить резьбы и уплотнительные поверхности. На бирке укажите машину, место установки и дату снятия. Мастер сможет сверить длину, оба окончания и характер повреждения, но давление, температуру и жидкость всё равно нужно подтвердить отдельно.
Что передать для изготовления новой сборки
- серия и маркировка рукава, если они читаются;
- DN, общая длина и точки, между которыми она измерена;
- оба фитинга, их резьбы, углы и взаимный разворот;
- рабочее и пиковое давление по документации оборудования;
- рабочая жидкость, температура среды и ближайшие источники тепла;
- фотографии трассы и точное место вздутия.
Если часть данных неизвестна, так и отметьте. Пустое поле безопаснее убедительной догадки.
Новую сборку запускают только после устранения причины
До установки проверьте ответные поверхности и маршрут. Новый РВД не должен натягиваться, перекручиваться или сразу ложиться на горячую деталь. После монтажа следуйте инструкции машины по удалению воздуха и пробному запуску; людей не оставляют рядом с напорной линией. Затем оборудование останавливают, снова безопасно сбрасывают давление и осматривают весь узел. Для регулярной проверки используйте памятку по осмотру РВД.
Замену подбирают по параметрам системы, а не по размеру вздутия

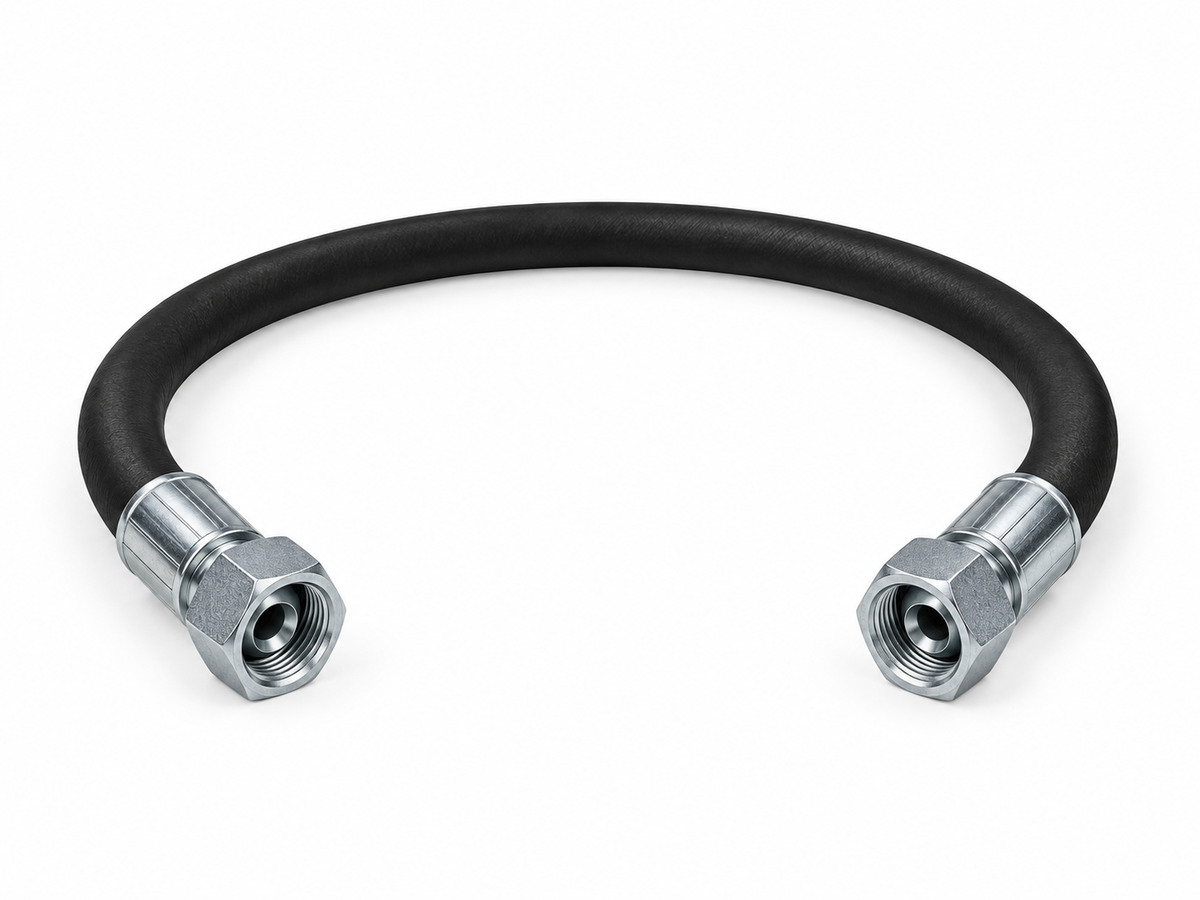

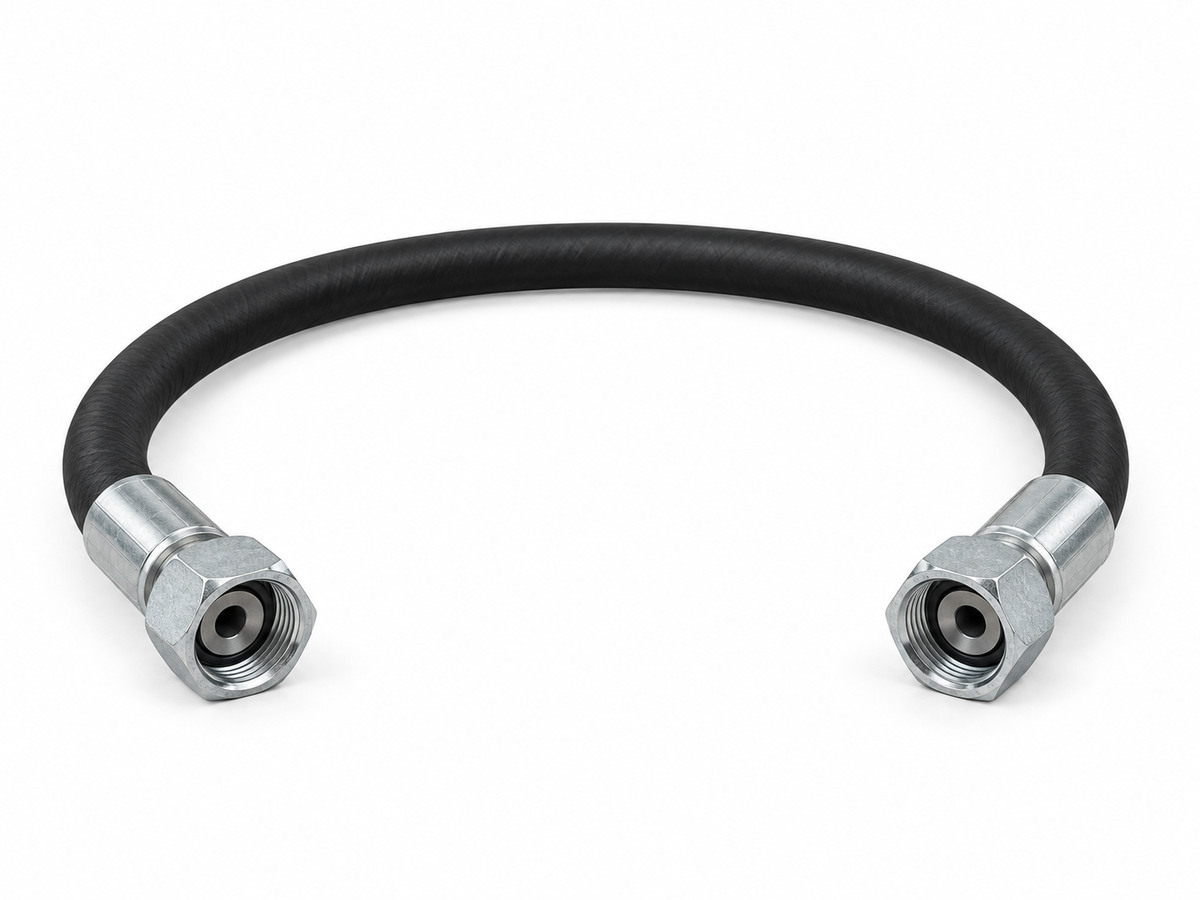

Карточки показывают, насколько разными бывают серия, DN, длина и окончания. Для изготовления вашей сборки дополнительно нужны сведения о жидкости, температуре, давлении и месте установки.
Не заказывайте копию только по фотографии пузыря. Сохраните старую сборку и передайте данные о её работе: это помогает не повторить причину повреждения.
