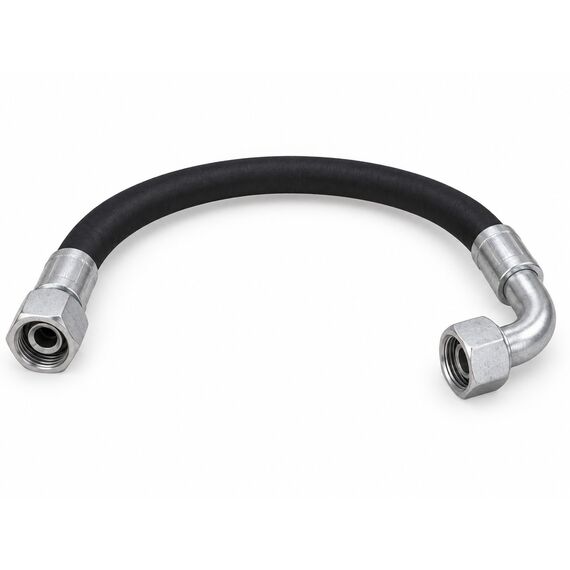

РВД 2SC PAR, DN10, длина 6 м, фитинги DKOL 16×1,5 10 (гайка) / DKOL 16×1,5 10 (гайка) 90°

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 2SC PAR
• Обозначение рукава: DIN 2SС PAR P=350 DN10
• Условный проход: DN10
• Длина по исходной спецификации: 6000 мм
• Фитинг 1: DKOL-(Г) 16x1,5 10 DN10 К
• Фитинг 2: DKOL-(Г) 16x1,5 10 (90) DN10 К
• Разворот фитингов: не указан
• Давление P в обозначении рукава: P=350 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 2SС PAR P=350 DN10; L=6000; DIN 1SN/DIN 2SN DN10 К; DKOL-(Г) 16x1,5 10 DN10 К; DIN 1SN/DIN 2SN DN10 К; DKOL-(Г) 16x1,5 10 (90) DN10 К;
