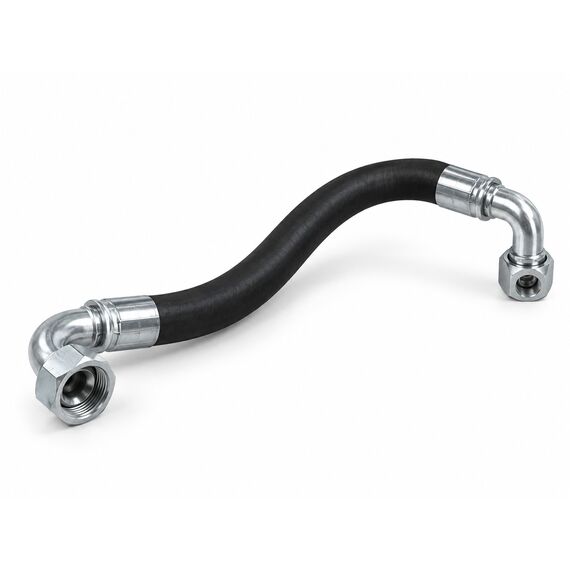

РВД 2SN Semperit, DN12, длина 750 мм, два фитинга DK 22×1,5 (гайка) 90°, разворот фитингов 270°

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 2SN Semperit
• Обозначение рукава: DIN 2SN Semperit P=275 DN12
• Условный проход: DN12
• Длина по исходной спецификации: 750 мм
• Фитинг 1: DK-(Г) 22х1,5 (90) DN12 К
• Фитинг 2: DK-(Г) 22х1,5 (90) DN12 К
• Разворот фитингов: 270°
• Давление P в обозначении рукава: P=275 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 2SN Semperit P=275 DN12; L=750; DIN 1SN/DIN 2SN DN12 К; DK-(Г) 22х1,5 (90) DN12 К; DIN 1SN/DIN 2SN DN12 К; DK-(Г) 22х1,5 (90) DN12 К; [270];
