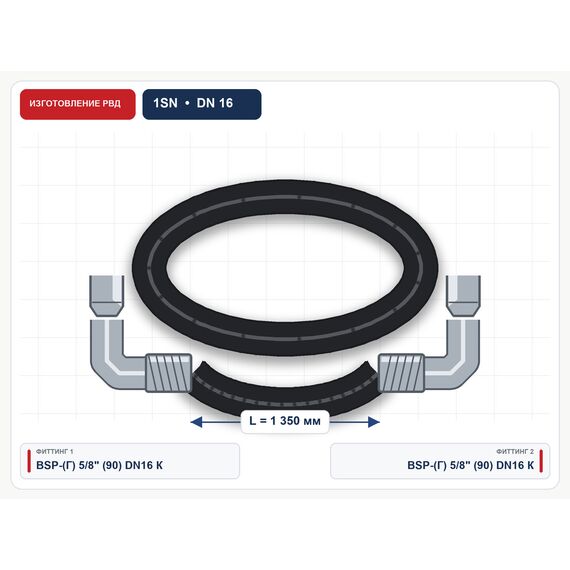

РВД 1SN Semperit, DN16, длина 1350 мм, два фитинга BSP 5/8″ (гайка) 90°

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 1SN Semperit
• Обозначение рукава: DIN 1SN Semperit P=130 DN16
• Условный проход: DN16
• Длина по исходной спецификации: 1350 мм
• Фитинг 1: BSP-(Г) 5/8" (90) DN16 К
• Фитинг 2: BSP-(Г) 5/8" (90) DN16 К
• Разворот фитингов: не указан
• Давление P в обозначении рукава: P=130 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 1SN Semperit P=130 DN16; L=1350; DIN 1SN/DIN 2SN DN16 К; BSP-(Г) 5/8" (90) DN16 К; DIN 1SN/DIN 2SN DN16 К; BSP-(Г) 5/8" (90) DN16 К;
