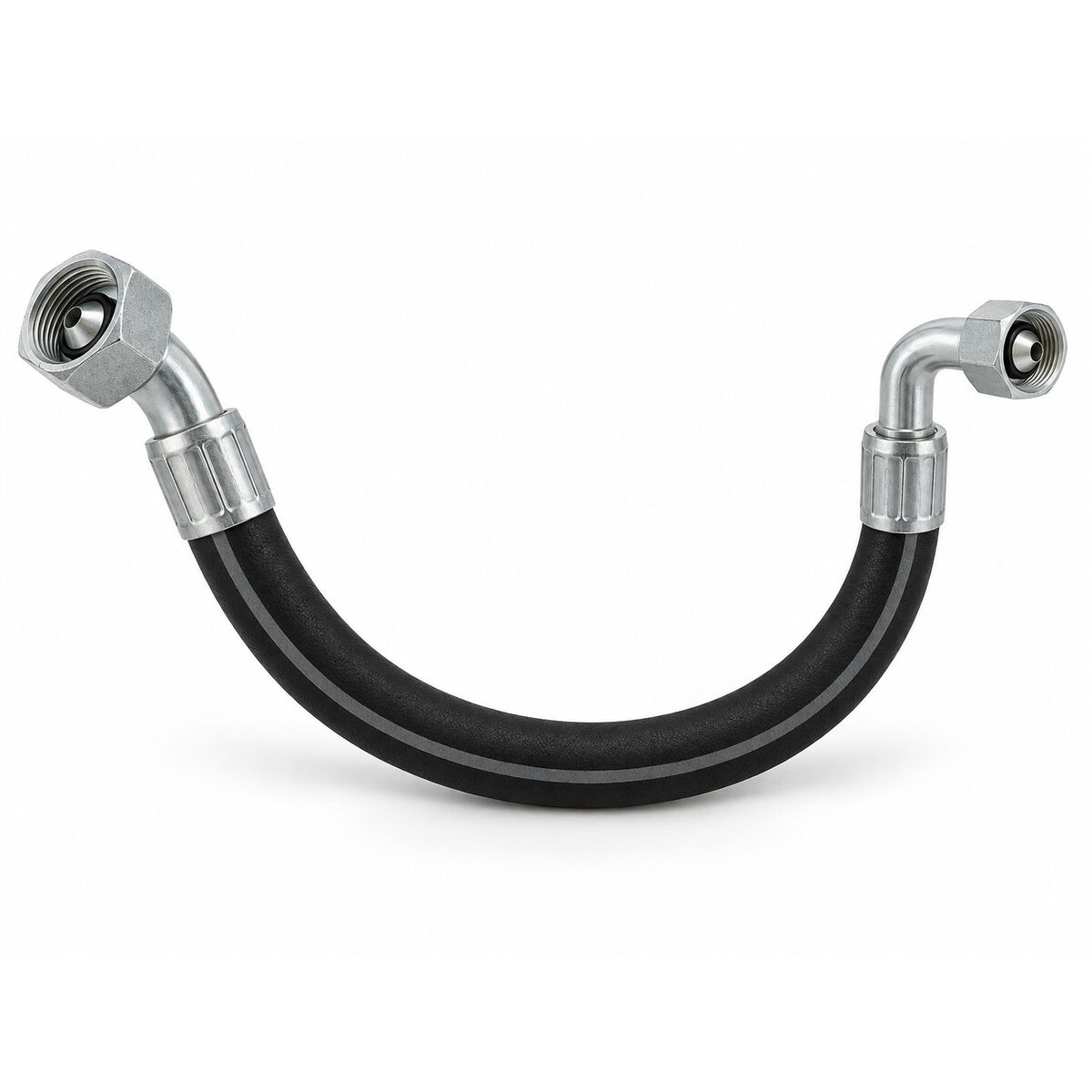

РВД 2SN Semperit, DN20, длина 1550 мм, фитинги DKOS 30×2 20 (гайка) 45° / DKOL 30×2 22 (гайка) 90°, разворот фитингов 290°

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 2SN Semperit
• Обозначение рукава: DIN 2SN Semperit P=215 DN20
• Условный проход: DN20
• Длина по исходной спецификации: 1550 мм
• Фитинг 1: DKOS-(Г) 30x2 20 (45) DN20 K
• Фитинг 2: DKOL-(Г) 30x2 22 (90) DN20 K
• Разворот фитингов: 290°
• Давление P в обозначении рукава: P=215 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 2SN Semperit P=215 DN20; L=1550; DIN 1SN/DIN 2SN DN20 К; DKOS-(Г) 30x2 20 (45) DN20 K; DIN 1SN/DIN 2SN DN20 К; DKOL-(Г) 30x2 22 (90) DN20 K; [290];
