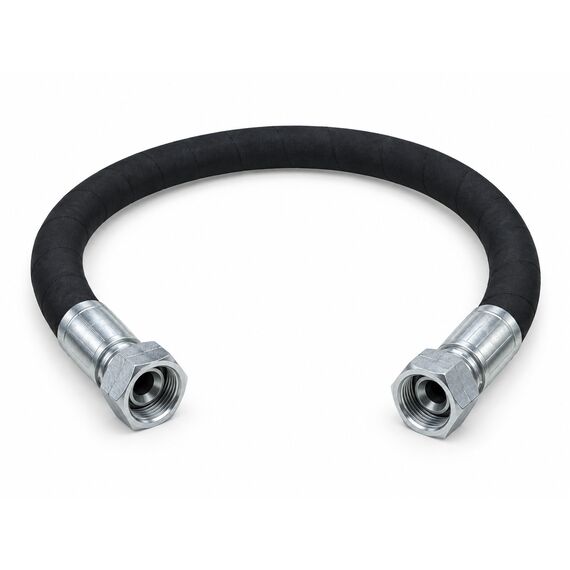

РВД 4SH SEL, DN32, длина 1960 мм, два фитинга DK 48×1,5 (гайка)

Изготавливаем этот РВД в сборе по указанной комплектации. Перед обжимом согласуем длину, присоединения и взаимное положение фитингов.

Комплектация РВД

• Серия / обозначение: 4SH SEL
• Обозначение рукава: DIN 4SH SEL P=345 DN32
• Условный проход: DN32
• Длина по исходной спецификации: 1960 мм
• Фитинг 1: DK-(Г) 48х1,5 DN32 К
• Фитинг 2: DK-(Г) 48х1,5 DN32 К
• Разворот фитингов: не указан
• Давление P в обозначении рукава: P=345 бар

Значение P перенесено из обозначения рукава и само по себе не подтверждает допустимое давление готовой сборки. Его необходимо согласовать по рукаву, выбранным фитингам и технологии обжима.

Что подтвердить перед изготовлением

Укажите требуемую длину, оба присоединения, углы и разворот фитингов, рабочую среду и требуемое давление готовой сборки.

Исходная спецификация: Рукав в сборе DIN 4SH SEL P=345 DN32; L=1960; DIN 4SP/DIN 4SH DN32 К; DK-(Г) 48х1,5 DN32 К; DIN 4SP/DIN 4SH DN32 К; DK-(Г) 48х1,5 DN32 К;
